■ 產品特點

? 類型可分為電壓、電流、熱電阻、熱電偶。

? 可作為除經濟型以外，任何一款主機的擴展模塊。

? 擴展模塊可由主機直接供電，或者外部DC24V供電。

? 線性AI、AO支持6種信號類型，分別是4~20mA、0~20mA、1~5V、0~5V、0~10V、-10~10V；

? 熱電阻支持Pt100、Pt1000、Cu50、Cu100；

? 熱電偶支持S、K、T、E、J、B、N、R、Wre3/25、Wre5/26、0~20mV、0~50mV、0~100mV；

? 硬件轉換精度是模擬量模塊為12位A/D硬件轉換，碼值范圍是0~32000，溫度模塊為16位A/D硬件轉換；

? 以太網、RS485通訊口，可分布式安裝作為遠程IO單元。

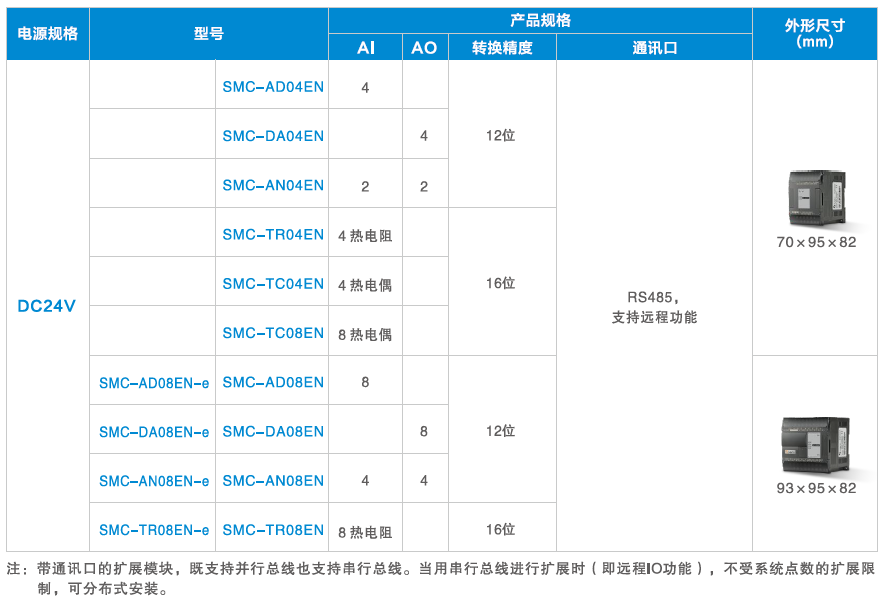

■ AI/AO模擬量擴展模塊（-e后綴：帶以太網口）

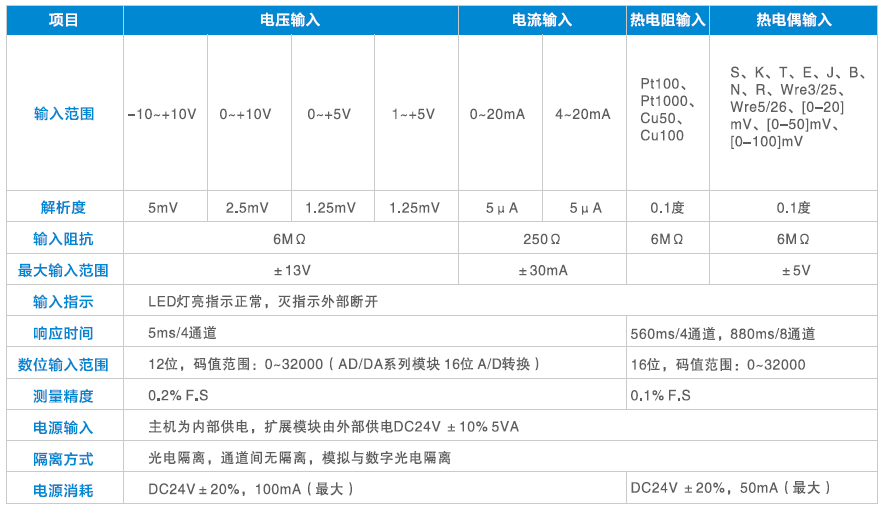

■ 模擬量輸入AI規格

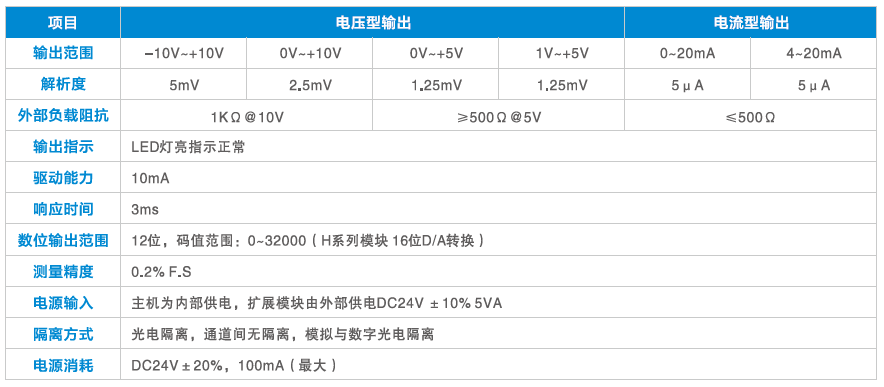

■ 模擬量輸入AO規格

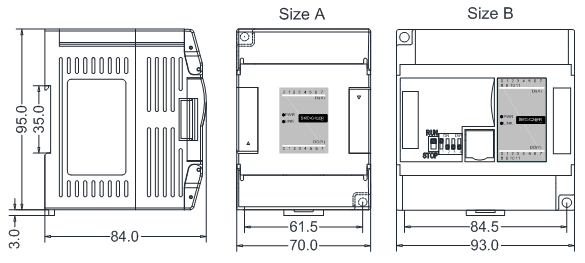

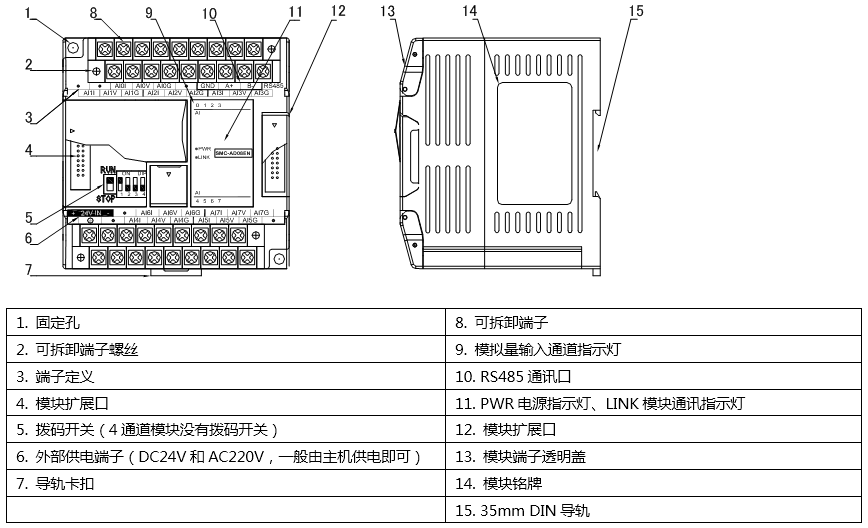

■ 正面/側面視圖

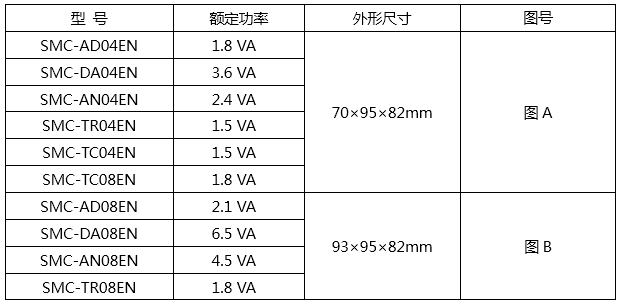

■ 產品尺寸

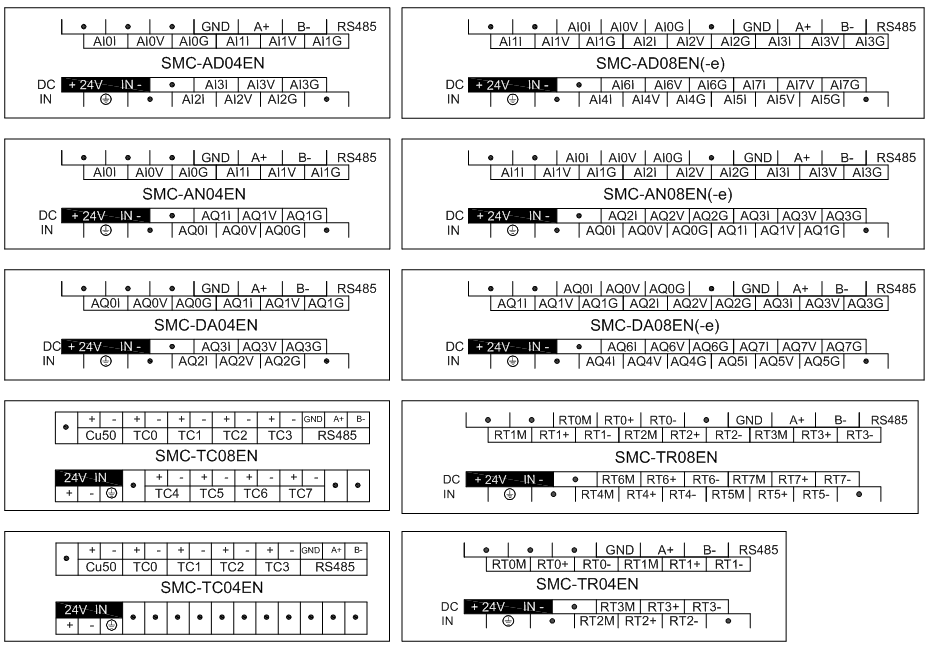

■ 端子配線

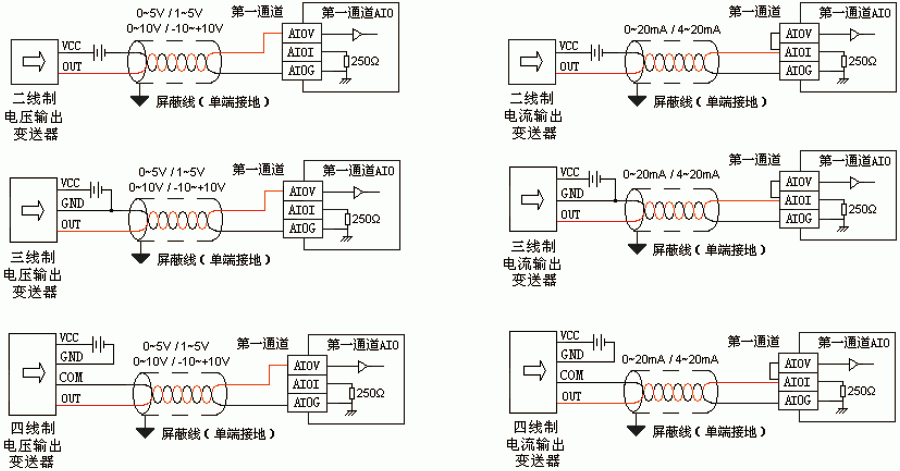

■ 模擬量輸入AI接線圖

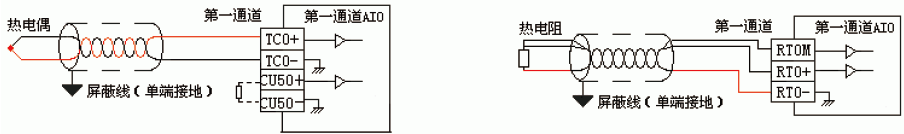

■ 熱電偶、熱電阻輸入接線圖

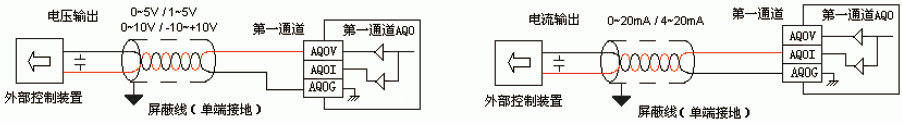

■ 模擬量輸出AQ接線圖

■ PLC編程電纜線接線圖
