? 適用變頻器：S3800、S5300/S5350、S5500。
? 適用編碼器：光電增量式DC5V長線驅動編碼器

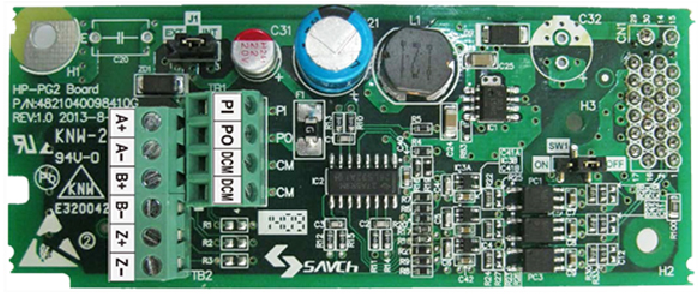

主要功能：接收編碼器速度反饋

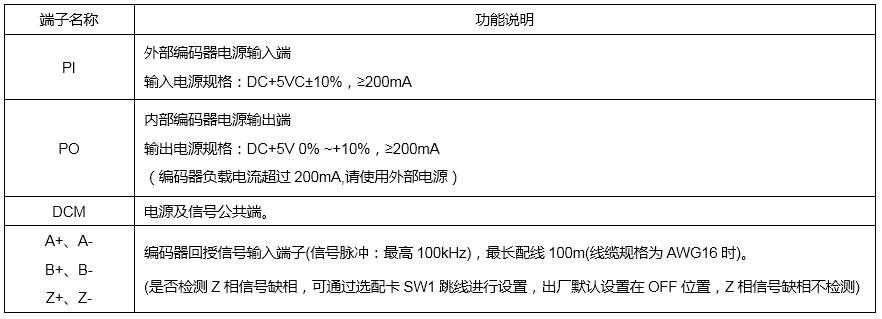

■ 端子說明
注意：端子使用螺絲規格:M2，配線規格：AWG16~24，螺絲扭矩：0.22~0.25N.m。

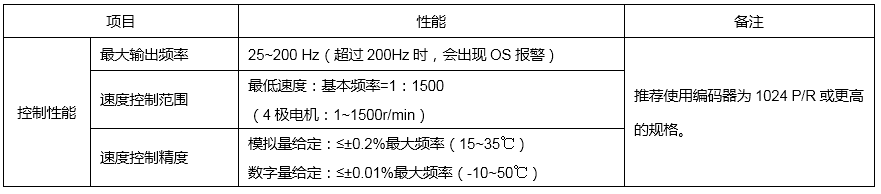

■ 控制性能

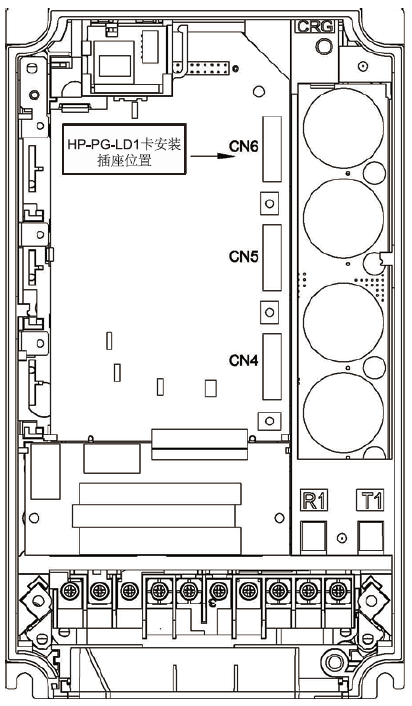

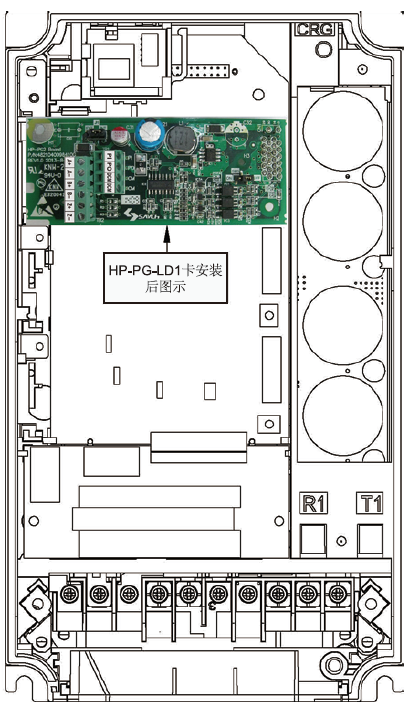

■ 安裝和配線
■ 帶速度反饋的矢量控制接線示意圖

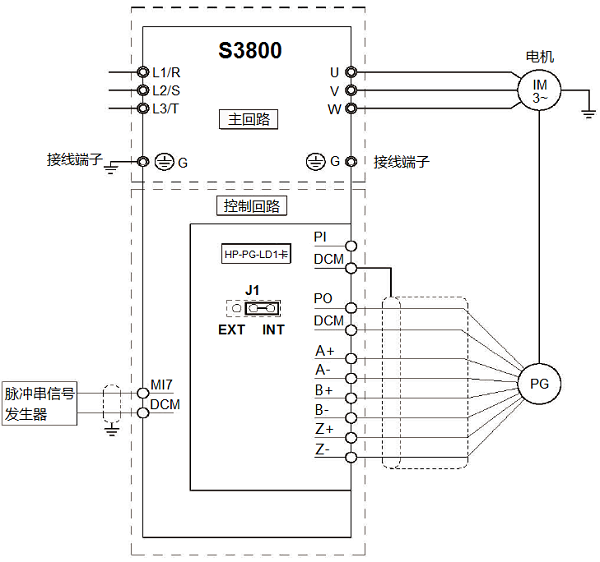

使用變頻器內部電源接線圖（J1跳線在INT位置）

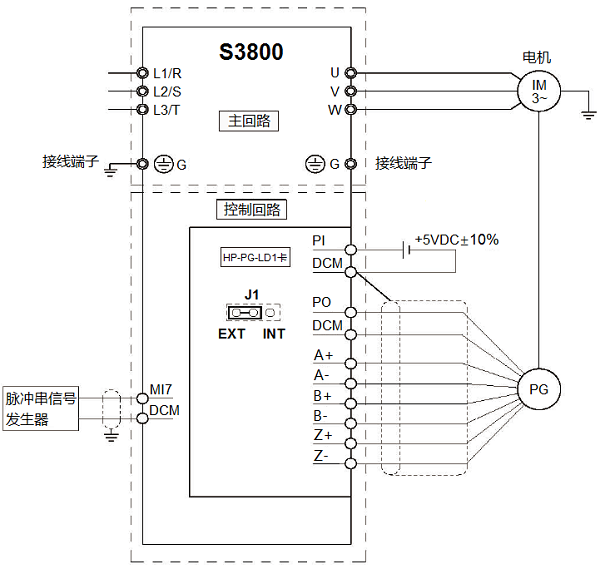

使用變頻器外部電源接線圖（J1跳線在EXT位置）
備注：
（1）頻率指令給定通過MI7輸入脈沖串信號。
（2）由于信號線容易受到外部噪聲的影響，因此對于信號線，請使用屏蔽線，且配線盡可能短(20m以下)。
對于屏蔽線的屏蔽層推薦在編碼器端開路，在HP-PG-LD1卡端將屏蔽層連接于DCM端。
| 資料類型 | 資料名稱 | 版本 | 日期 | 下載 | 預覽 |
|---|---|---|---|---|---|
| 用戶手冊 | HP-PG-LD1長線驅動卡（差分）用戶手冊 | V1.1 | 2021/03/05 | 下載 | 預覽 |
