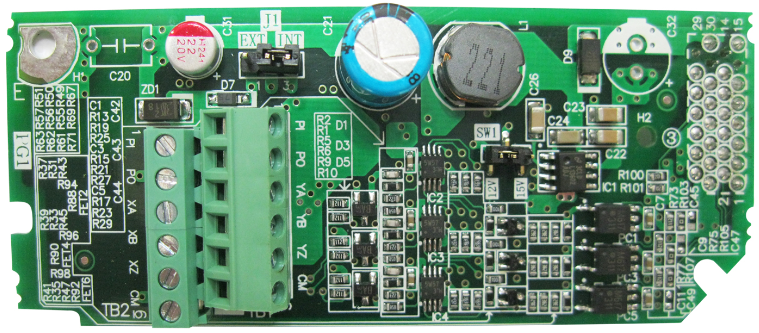

主要功能：接收編碼器速度反饋、指令脈沖輸入。

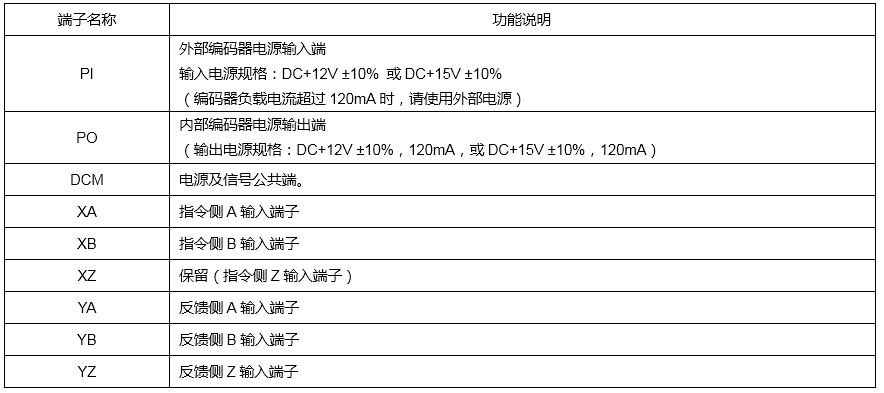

■ 端子說明

注意：

1.端子使用螺絲規格:M2，配線規格：AWG16~24，螺絲扭矩：0.22~0.25N.m。

2.安裝此卡后，將禁止脈沖串輸入到變頻器的端子[MI7]。

3.編碼器負載電流超過120mA時，請使用外部電源，并把開關J1的跳線帽選擇在[EXT]側。

4.SW1跳線出廠時，設置為[12V]模式。

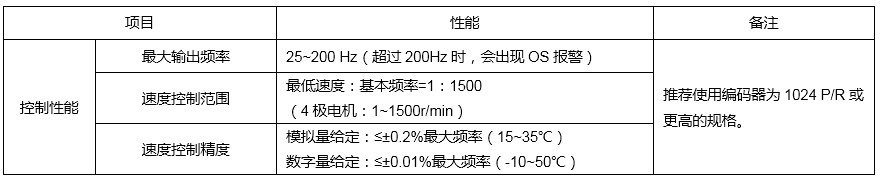

■ 控制性能

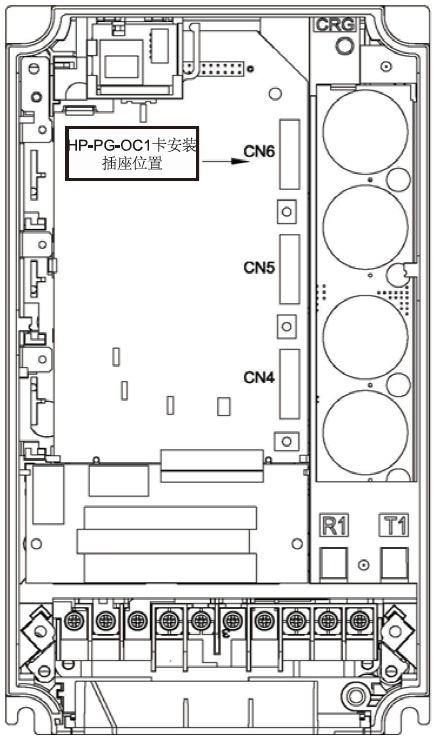

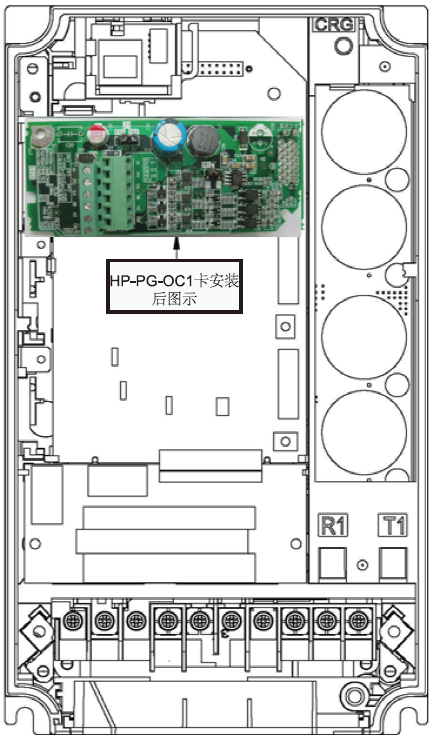

■ 安裝和配線

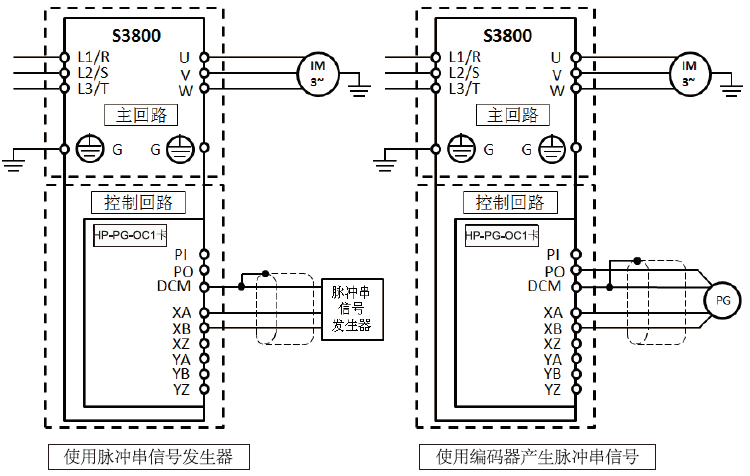

■ 脈沖輸入串接入圖例

備注：由于信號線容易受到外部噪聲的影響，因此對于信號線，請使用屏蔽線，且配線盡可能短（20m以下）。

對于屏蔽線的屏蔽層推薦在編碼器端開路，在HP-PG-OC1卡端將屏蔽層連接于DCM端。

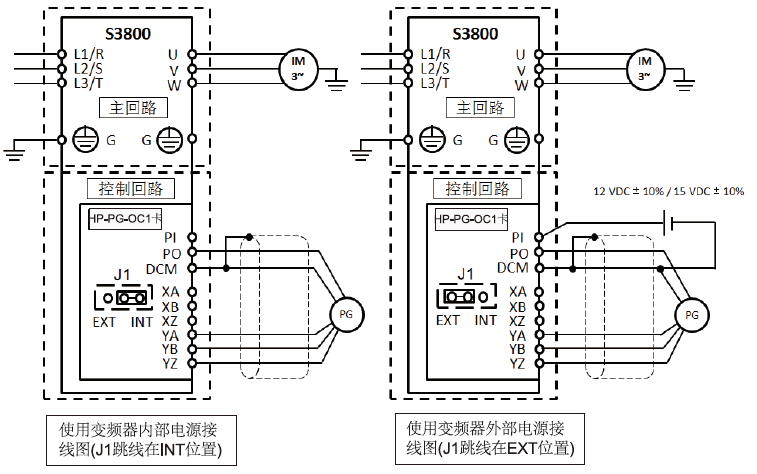

■ 速度控制接線圖例（帶編碼器的矢量控制）

備注：

（1）由于信號線容易受到外部噪聲的影響，因此對于信號線，請使用屏蔽線，且配線盡可能短（20m以下）。

對于屏蔽線的屏蔽層推薦在編碼器端開路，在HP-PG-OC1卡端將屏蔽層連接于DCM端。

（2）[YZ]不是用于控制信號，實物中若無Z相連接線可不用接。
