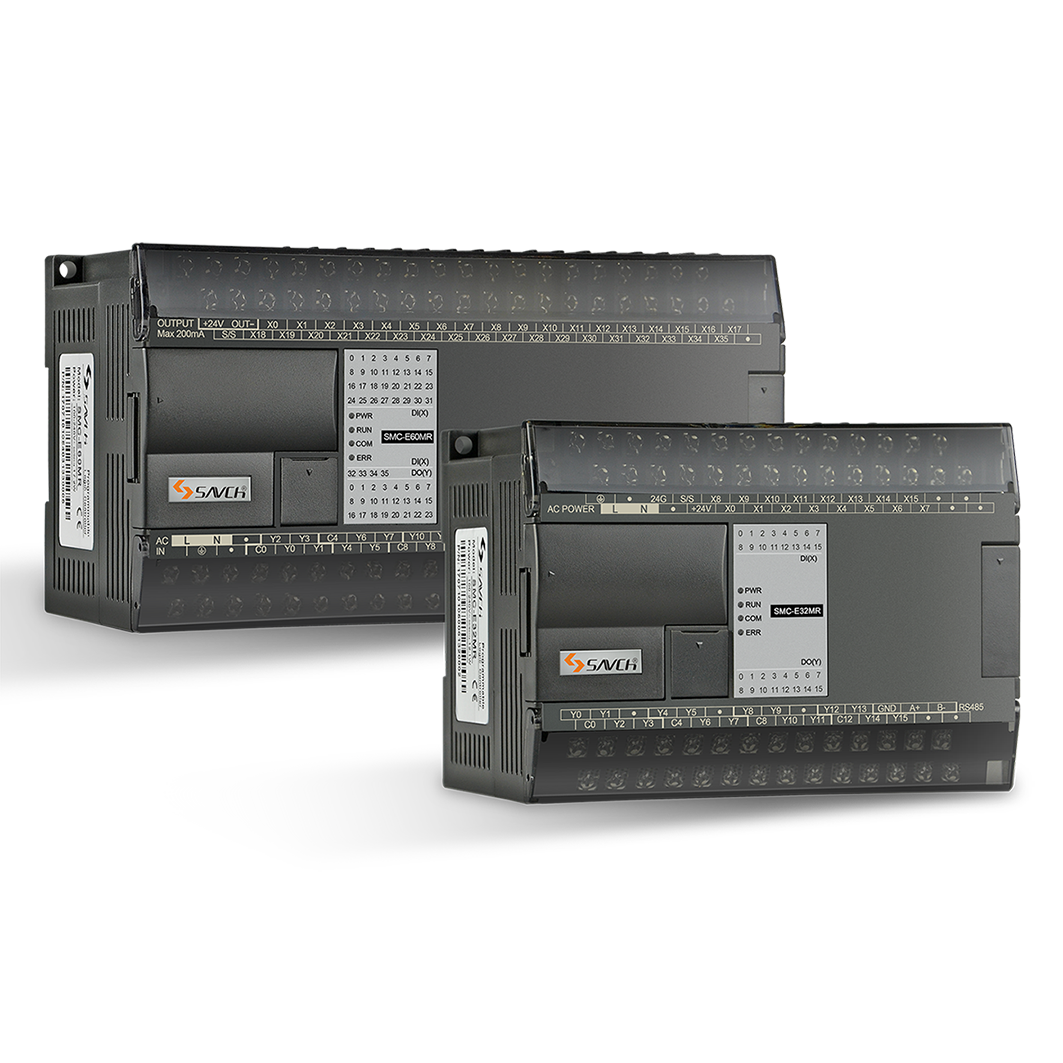

SAVCH（三碁）PLC 是一款按IEC-61131國際標準開發的通用高性能可編程邏輯控制器;
產品廣泛應用于塑料、包裝、紡織、食品、醫療、制藥、環保、市政、印刷、建材、電梯、中央空調、數控機床等領域的系統和控制設備。
除自身帶有各種外設接口（開關量輸入、開關量輸出、模擬量輸入、模擬量輸出、高速計數器、高速脈沖輸出通道、電源、通信端口等）外，
還可擴展各種類型的擴展模塊，進行靈活的配置。
■ SAVCH（三碁）PLC 具備7大特點
◆質量保證: 按IEC-61131國際標準開發，CE認證，ISO9001:2008質量管理體系認證。
◆突破創新: 第一個帶100%仿真的編程軟件，易學易用。
◆遠程控制: 支持云平臺，可通過云對PLC遠程編程監控。
◆以太網+: 支持以太網加5個RS232/RS485通訊口同時工作，可組N:N網絡。
◆通訊功能: 支持 Modbus TCP、Savchbus TCP、Modbus RTU/ASCII、Savchbus高速協議、自由協議。
◆運動控制: 支持直線插補、圓弧插補、原點回歸、反向間隙補償、電氣原點定義。
◆分布式IO: 模塊帶以太網和RS485通訊口，可分布式安裝作為遠程IO單元。

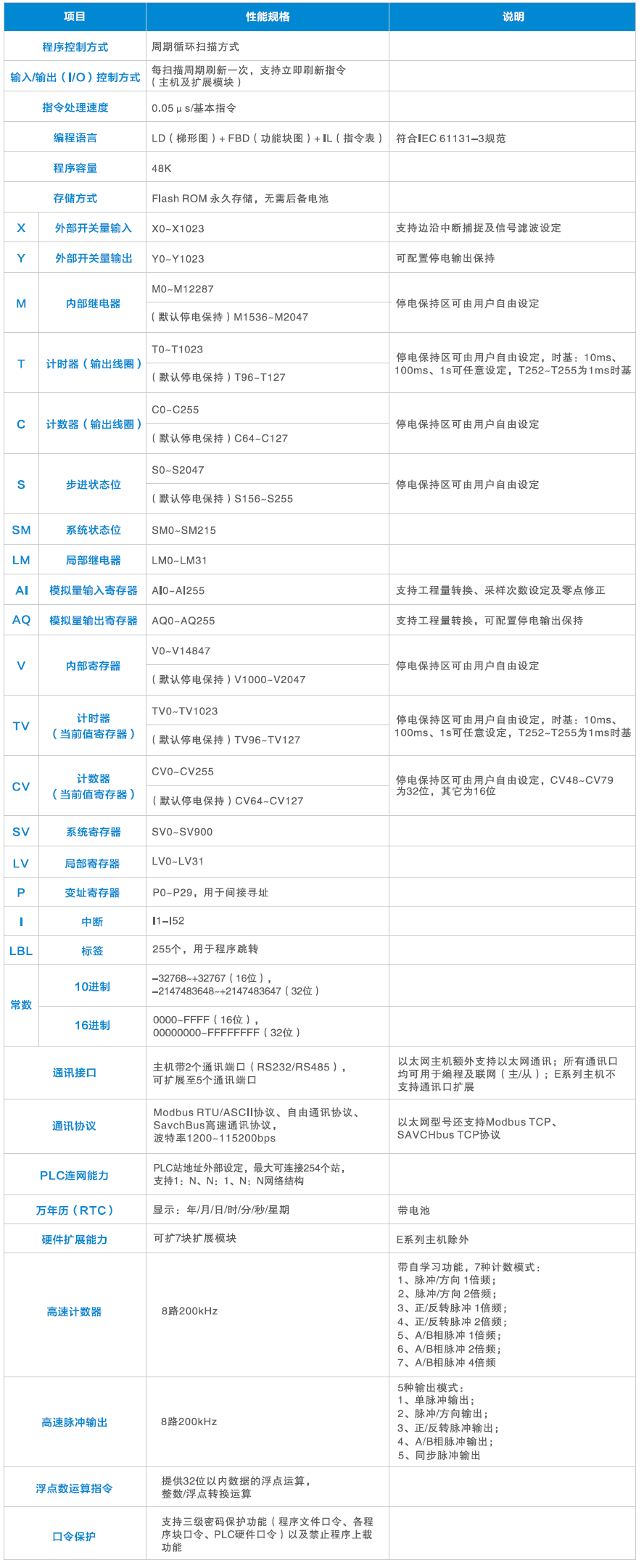

■ 產品特點
◆ 程序容量為48K；

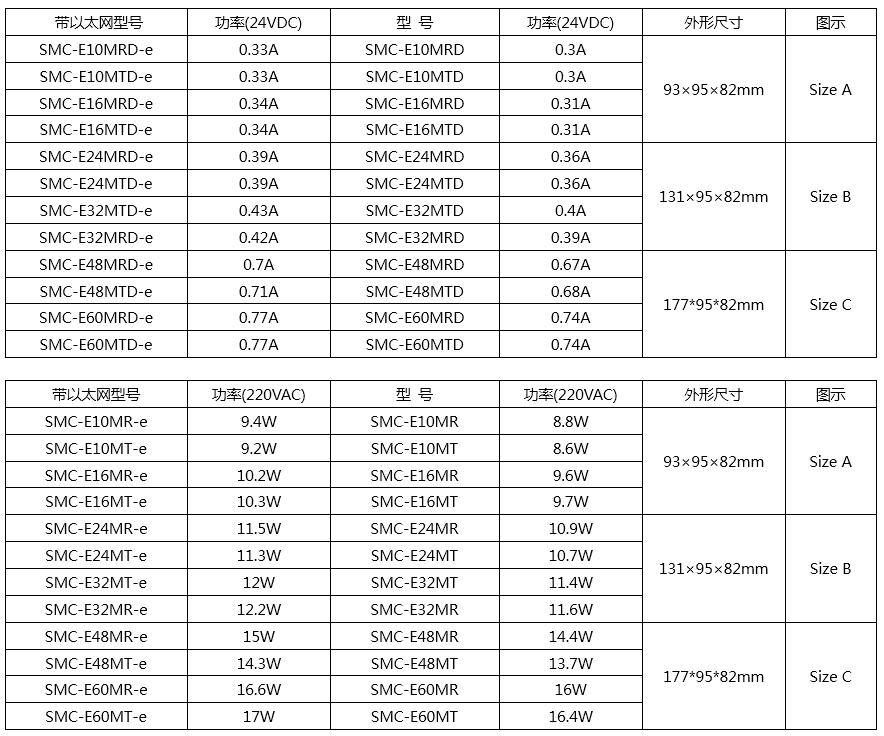

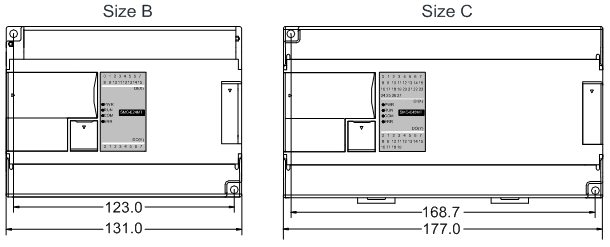

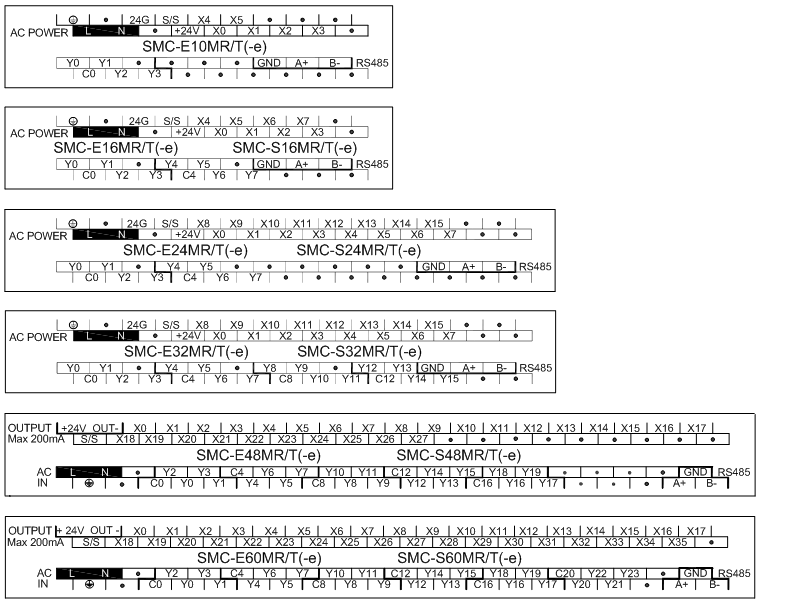

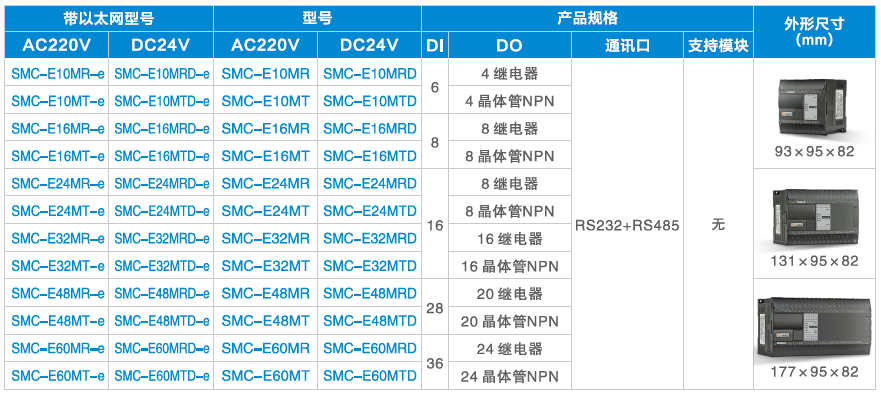

◆ 共24種型號，主機點數10點、16點、24點、32點、48點和60點可選；
◆ 不支持擴展模塊；
◆ 性價比高，經濟實用；

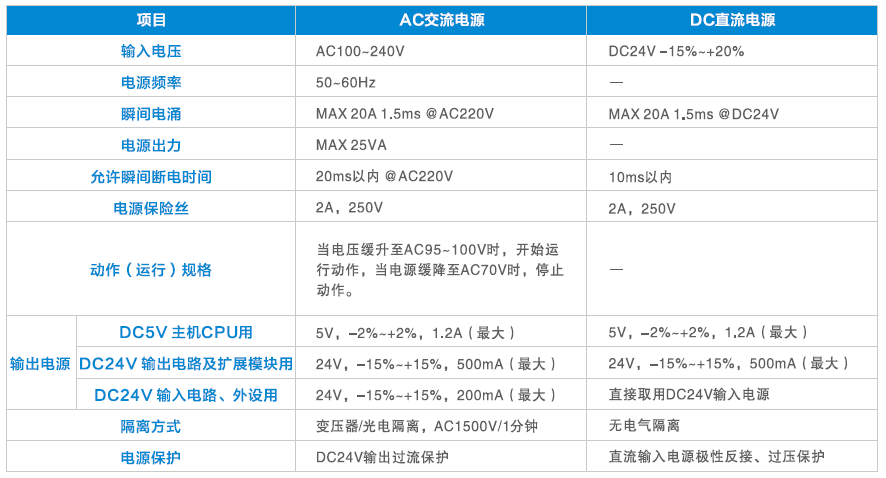

◆ 外部供電220VAC；
◆ 采用可拆卸端子、增加可充電電池用于保存實時時鐘；
◆ 平臺更新，采用ARM架構，運行速度提升10倍以上；
◆ 自帶兩個通訊口(RS232+RS485)均可用于編程與聯網通訊（以太網型號額外支持以太網通訊）；
◆ 支持以太網加2個RS232/RS485通訊口同時工作，可組N:N網絡。

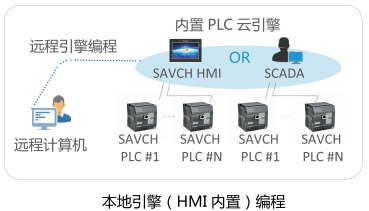

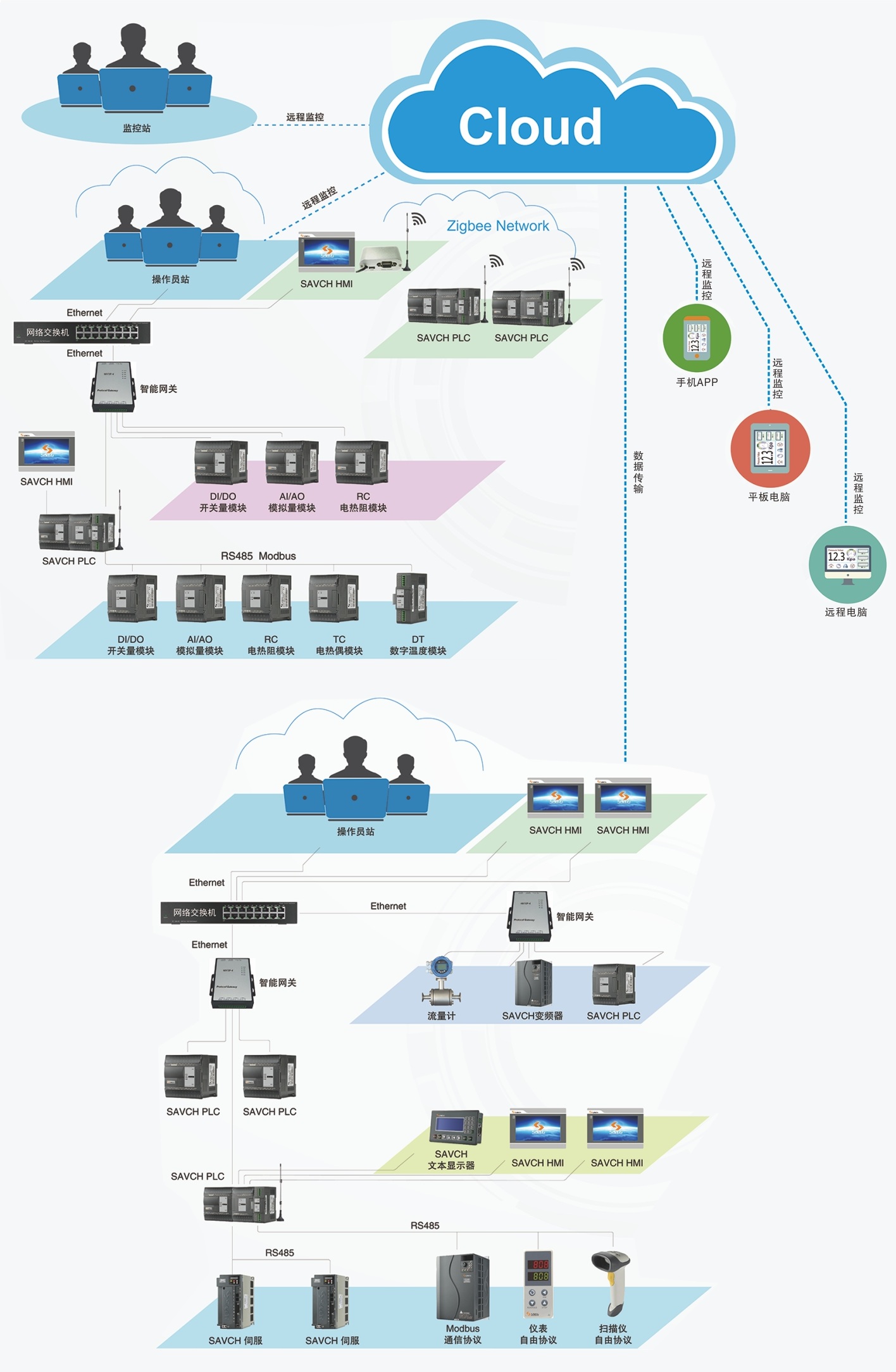

■ PLC云網絡示意圖
■ PLC特點
● 以太網+：
主機、遠程模塊均支持以太網通訊，主機支持以太網加5個RS232/RS485通訊口同時工作，可組N:N網絡，支持遠程編程、
調試、監控及數據交換，通過以太網接口還可與其他CPU模塊、觸摸屏、計算機進行通訊，輕松組網。
● 固件升級功能：
率先在小型可編程控制器中實現固件升級功能，無論是CPU主機或擴展模塊，都可以通過固件升級功能對固件進行免費升級，
使先前購買的產品也能擁有三碁公司不斷推出的各種新功能。
● 豐富的網絡通訊功能：
CPU主機帶2個通訊口，可擴展至5個通訊口，每個通訊口都可以進行編程和聯網，都可作為主站或從站。支持1：N、N：1、
N：N聯網方式，支持各種人機界面和組態軟件，可與任何帶通訊功能的第三方設備（如變頻器、儀表、條碼閱讀器等）聯網。
● 支持多種通訊協議：
內置Modbus TCP、Modbus RTU/ASCII協議、自由通訊協議以及三碁公司的Savchbus TCP、Savchbus高速通訊協議。
極為便利的通訊指令系統，無論使用何種通訊協議都只需一條通訊指令便可完成復雜的通訊功能，無須再為通訊端口沖突、
發送接收控制、通訊中斷處理等問題煩惱，并且可以在程序中混合使用各種協議輕松完成所需的各種數據交換。
● 高速脈沖計數功能：
單機支持8路200KHz雙相高速脈沖計數，支持7種計數模式（脈沖/方向1倍頻、脈沖/方向2倍頻、正/反轉脈沖1倍頻、
正/反轉脈沖2倍頻、A/B相脈沖1倍頻、A/B相脈沖2倍頻、A/B相脈沖4倍頻）和3種比較方式（單段比較、絕對方式比較、
相對方式比較），支持8段比較設定值，帶自學習功能。
● 高速脈沖頻率測量：
單機支持16路200KHz高速脈沖頻率測量，支持以時間或脈沖數方式測量頻率。
● 高速脈沖輸出功能：
單機支持8路200KHz雙相高速脈沖輸出，支持加減速脈沖輸出、多段包絡脈沖輸出功能，獨有的同步脈沖輸出功能可輕松實現
精確的同步控制。單機可支持16路脈寬調制輸出（PWM），可同時驅動16臺伺服或者步進電機。
● 運動控制功能：
單機支持8軸200KHz運動控制，支持任意2軸的直線插補、圓弧插補，支持隨動脈沖輸出、絕對地址、相對地址、反向間隙補償、
原點回歸、電氣原點定義等功能。
● PID控制功能：
支持32路增量PID、32路自整定PID、32路模糊溫度控制，可配合TTC溫度曲線控制、VC閥門控制等指令輕松實現工業現場各種
復雜控制要求。
● 邊沿捕捉及中斷：

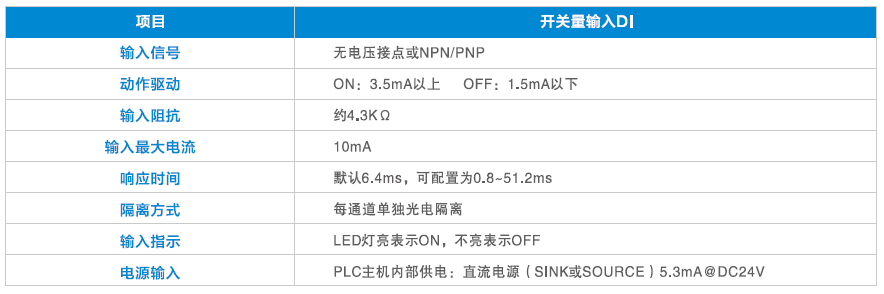

CPU主機支持8路的上下沿捕捉及中斷功能，所有開關量輸入支持信號濾波設定，所有開關量輸出支持停電輸出保持設定。
提供多達52個實時中斷。
● 強大的模擬量處理功能：
可用AI寄存器直接訪問模擬量輸入，模擬量輸入支持工程量轉換、采樣次數設定及零點修正。可用AQ寄存器直接控制模擬量輸出，
模擬量輸出支持工程量轉換并且可配置停電輸出保持功能。
● 強大的密碼保護功能：
三級密碼保護功能（工程文件口令、PLC口令、單獨的程序塊口令）以及禁止程序上載等保護。
● 自診斷功能、掉電保護功能、萬年歷(RTC)、浮點數運算等。

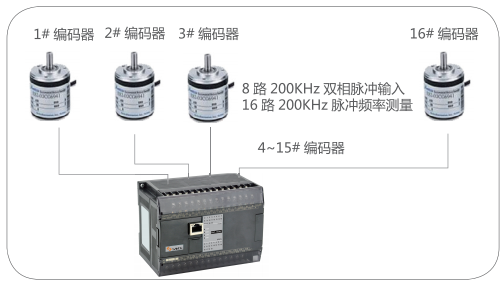

SAVCH PLC帶16個編碼器

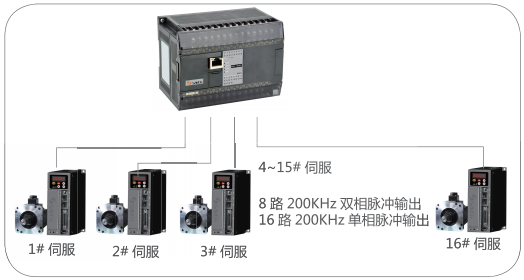

SAVCH PLC帶16臺伺服
■ SavchSoft_PLC軟件特點
SavchSoft_PLC編程軟件是一款符合IEC 61131-3規范的PLC編程軟件。

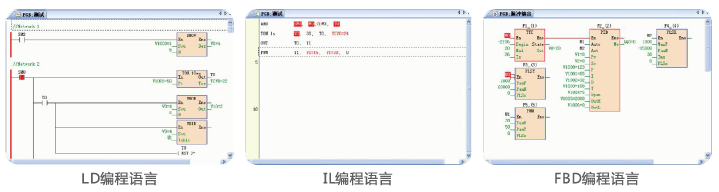

用于SAVCH（三碁）PLC的編程，它支持LD（梯形圖）、FBD（功能塊圖）和IL（指令表）三種編程語言。
它可運行于Win98、Win200X、WinXP、Win7、Win8 及更新版本的Windows操作系統 。
三碁公司對SavchSoft_PLC擁有全部的知識產權。您可以從三碁官網下載或更新最新的SavchSoft_PLC編程軟件。

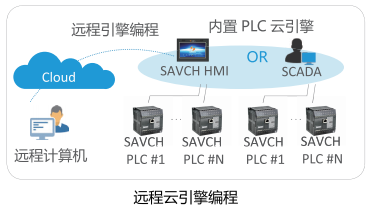

● 云編程：
三碁編程軟件支持云平臺，可通過云對PLC遠程編程、上下載、固件升級、診斷、監控及調試，讓您輕松遠程連接，隨時偵測現場異常狀況。
● 內置PLC仿真器：
全面實現了PLC程序的仿真運行。
在編程過程中間或程序編寫完成后，可用仿真器在完全脫離PLC的情況下仿真運行PLC程序，以檢查程序執行是否正確，
極大地減少現場調試時間，降低調試難度，提高調試效率。
● 通訊仿真器：
是專用于調試通訊指令的仿真工具。
它可以手動模擬輸入從機返回給PLC的應答信息，也可以使用計算機的實際串口與從機真實通訊，真實仿真PLC執行通訊指令的
過程以及對從機返回數據的處理。
● 插補仿真器：
追蹤并繪制出直線插補、圓弧插補等運動控制指令生成的運動軌跡，列出運動平面各軸對應的脈沖輸出通道的參數，顯示該通道
的當前位置、機械原點位置、輸出模式等，可以設定軸長、單位脈沖數。
● 生成PLC執行文件：
可將PLC源程序生成為可以獨立發布、獨立執行的PLC執行文件，這樣就可以非常方便、非常安全地把PLC執行文件交給用戶自己下載，
又不用擔心用戶看到源程序內容。
● 創新的便利指令集：
在分析吸收現有各種PLC指令的基礎上，Savch PLC推出許多功能強大的創新便利指令。
如通訊指令COMM、MODR、MODW、HWRD、HWWR）
數據組合分散指令（BUNB、BUNW、WUNW、BDIB、WDIB、WDIW）
PID控制（PID）、閥門控制（VC）、上下限報警（HAL、LAL）、范圍變送（SC）、溫度曲線（TTC）等
只需一條指令就能實現其他PLC需用多條指令來實現的功能，這些指令十分易于理解和使用，極大地提高了編程效率和程序運行速度。
● 模塊化程序項目結構：
可建立共31個程序塊（主程序、子程序、中斷程序），可任意選擇語言進行編程，程序塊的執行順序可任意調整，每個塊可單獨
導入導出并具有與程序項目相同的口令保護。充分實現模塊化編程和程序重用的夢想。
● 指令使用表格：
提供多種指令使用表格，使用這些表格可減少許多程序量，節約程序空間，如初始化數據等。每個表格可單獨導入導出并且具有
與程序項目相同的口令保護。
● 強大的在線聯機功能：
可搜索出與PC上位機連接的所有PLC，顯示出所有在線PLC的運行狀態、故障狀態、RUN/STOP開關位置、硬件配置信息、
通訊端口參數等詳盡信息，可選擇對任意一臺PLC進行在線監控、程序上下載、固件升級、控制PLC運行停止、調整PLC實時時鐘、
設置修改保護口令、修改通訊端口參數、修改看門狗時間和PLC站名稱等。
● 在線監控調試功能：
提供多達10頁的元件監控表，可選擇以十進制、十六進制、二進制、浮點數、字符方式顯示數據，支持位元件與寄存器元件混合
監控并且同時顯示元件注釋。
各種指令使用表格可導入到監控表中。
● 獨有的實時曲線功能：
可對任意寄存器元件進行實時曲線監控，方便過程控制調試。
● 人性化的輸入方式：
提供快捷鍵、拖放、點選等多種指令輸入方式，對每個輸入輸出端子都提示其有效的元件或數值范圍，可直接輸入，對一些組合數據
（如通訊協議等）還可通過雙擊該指令以配置方式輸入數據。
● 便利的注釋功能：
提供了元件注釋、網絡注釋、指令注釋、程序塊注釋、表格注釋和項目注釋功能，元件注釋可通過在元件后跟“//”直接輸入
（如：X0//電機啟動），注釋可選擇下載到PLC中，方便日后上載程序的閱讀或修改。
● 詳盡的提示信息和在線幫助：
提供PLC資源窗口、指令說明窗口等信息窗口，所有指令、硬件模塊的詳細說明均可在編程界面中通過F1鍵打開在線幫助系統
找到答案，即使首次使用SavchSoft_PLC 編程軟件也可輕松完成一個控制程序的編寫工作。
● 方便的編輯功能：
支持所有常規的編輯操作以及查找替換、指令上下移、網絡上下移、程序項目之間的拷貝粘貼等。
● 硬件配置、子程序參數傳遞、局部元件、間接尋址、打印、預覽、查錯、CRC計算、口令保護等。
SAVCH（三碁）PLC 提供豐富的擴展模塊類型，擴展模塊帶RS485通訊口，支持遠程IO功能；
E系列-經濟型主機可配DI/DO開關量擴展模塊和AI/AO模擬量擴展模塊使用；

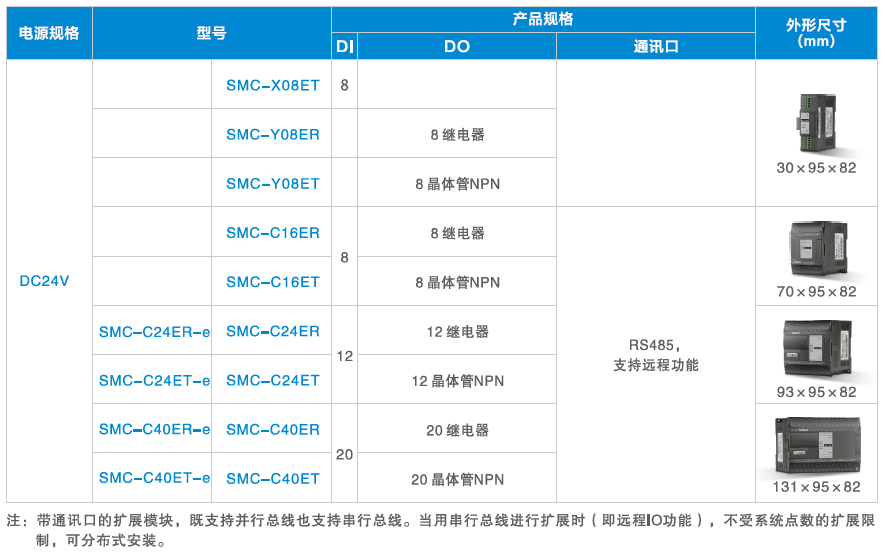

■ DI/DO開關擴展模塊（-e后綴：帶以太網口）
◆ 共13種型號，按點數可分為8點、16點、24點、和40點開關量擴展模塊；
◆ 可作為任何1款主機的開關量擴展模塊；
◆ 8點以上開關量模塊均帶485通訊口，支持單機使用，可做遠程IO使用；
◆ 開關量模塊24VDC供電；
◆ 24VDC供電的開關量模塊，沒有24VDC電源輸出；
◆ 模塊帶以太網和RS485通訊口，可分布式安裝作為遠程IO單元。

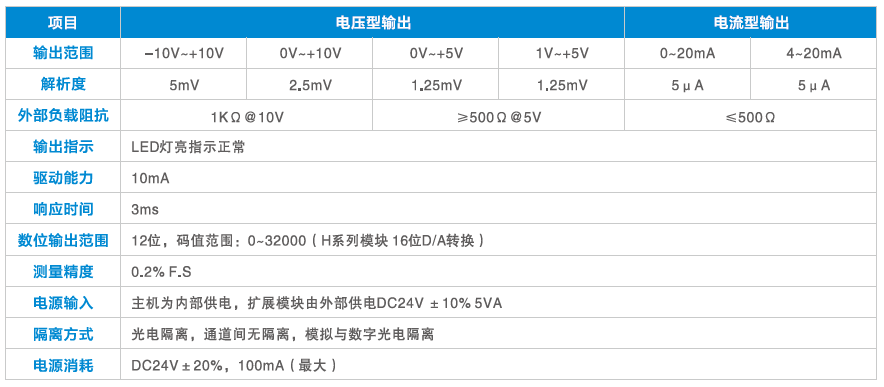

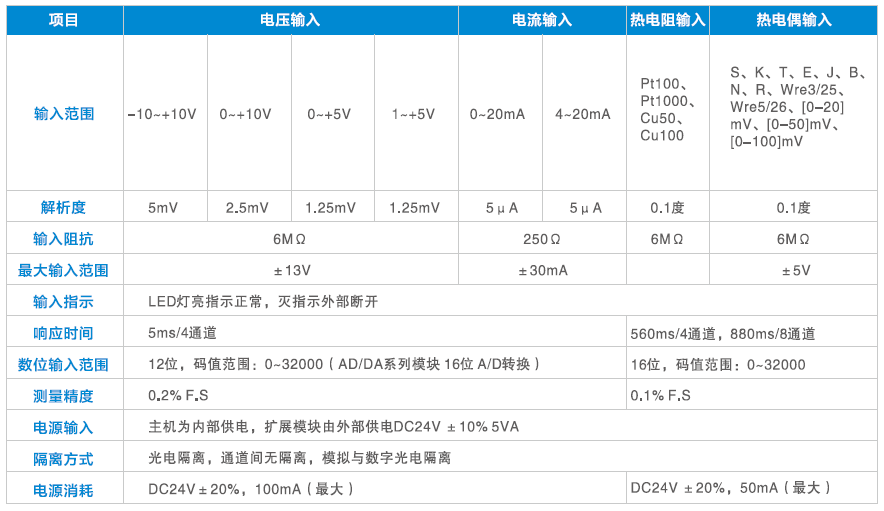

■ AI/AO模擬量擴展模塊（-e后綴：帶以太網口）
◆ 共14種型號，分為模擬量、熱電阻、熱電偶等模塊，輸入點數可分為4點和8點；
◆ 可作為任何1款主機的擴展模塊；
◆ 內部24VDC供電；
◆ 24VDC供電的模擬量模塊，沒有24VDC電源輸出；
◆ 自帶RS485通訊端口，支持單機使用，可作遠程IO連接；
◆ 熱電阻、熱電偶內部24VDC或者外部220VAC供電可選，DS18B20內部供電24VDC；
◆ 線性AI、AO支持6種信號類型：[4,20]mA、[0,20]mA、[1,5]V、[0,5]V、[0,10]V、[-10,10]V；
◆ 熱電阻支持：Pt100、Pt1000、Cu50、Cu100；
◆ 熱電偶支持：S、K、T、E、J、B、N、R、Wre3/25 Wre5/26、[0,20]mV、[0,50]mV、[0,100]mV；
◆ 硬件轉換精度：模擬量模塊為12位A/D硬件轉換，碼值范圍：0~32000，溫度模塊為16位A/D硬件轉換；
◆ 模塊帶以太網和RS485通訊口，可分布式安裝作為遠程IO單元。

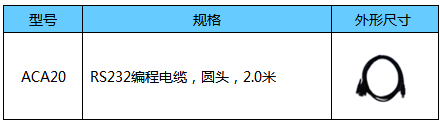

■ 編程電纜
