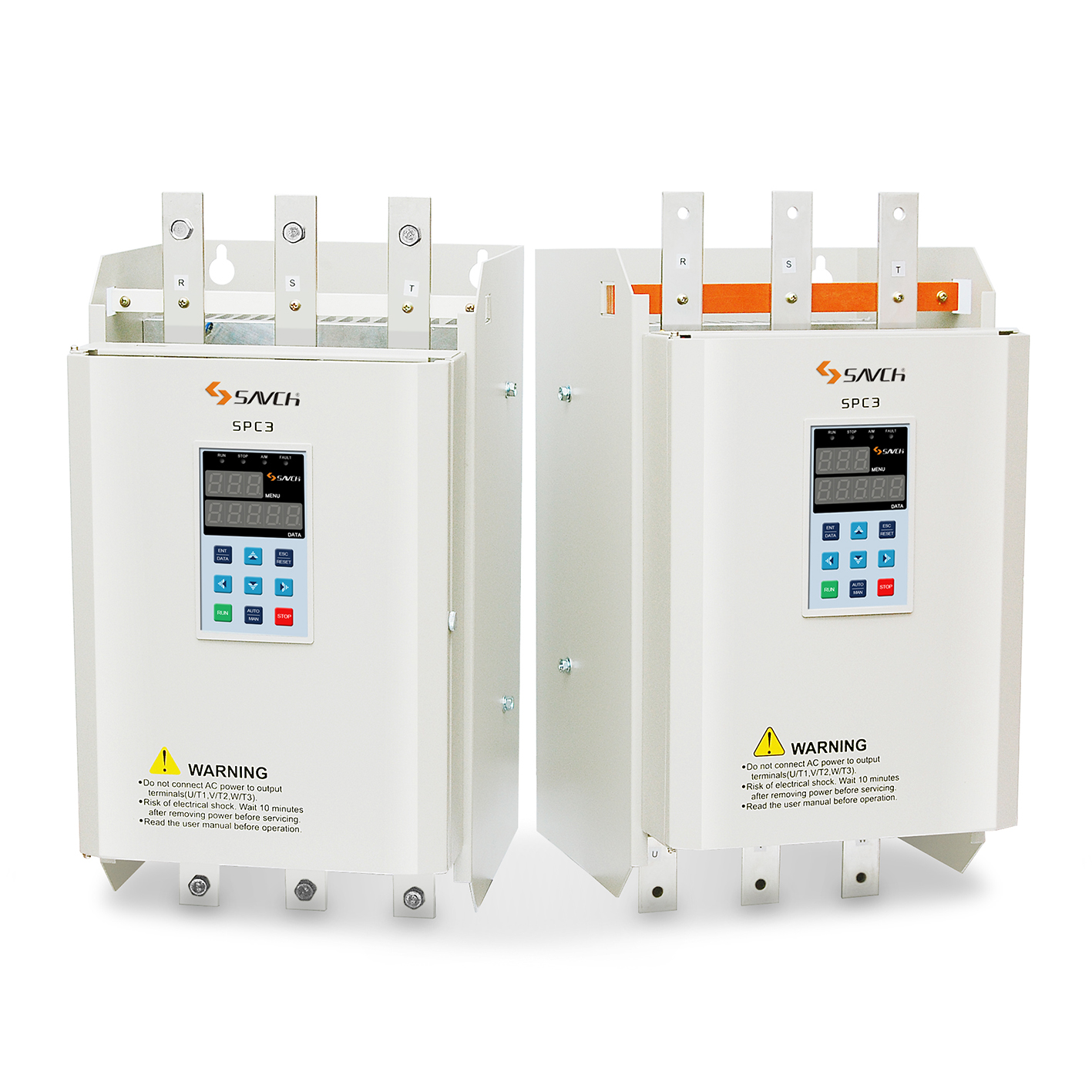

SPC3系列全數字三相晶閘管功率控制器，采用全數字化設計，集開環、恒電壓、恒電流、恒功率、調功（過零）控制、

LZ 控制等功能于一體，優化的硬件設計，強大的軟件功能，可廣泛用于工業各領域三相電壓、電流、功率的控制、調節。

具有標準的通訊接口，能充分滿足高精度控制的要求。適用于阻性負載、感性負載、變壓器一次側。

■ 型號說明

S  PC3-□□□□ A

①  ②        ③      ④

①S    ：SAVCH；

②PC3：三相晶閘管功率控制器；

③      ：額定輸出電流；

④A   ：設計版本。

如：SPC3-0025A表示SAVCH三相晶閘管功率控制器25A,A版。

SPC3系列全數字三相晶閘管功率控制器易于操作，易于安裝，調試簡單，運行可靠，已廣泛應用于工業加熱控制領域。

適用于多種行業：

>玻璃生產線、玻纖生產線、涂裝行業、金屬熱處理、彩管生產、真空設備。

>磁鋼生產、金鋼石生產、水晶石生產、陶瓷生產、有色金屬冶煉。

>電壓、電流、功率、燈光等無級平滑調節、半導體工業舟蒸發源。

>航空電源調壓、紡織機械、水晶石生產、交直流電機拖動、石油化工機械。

>電線電纜機械、塑膠機械、食品機械、電熱銅爐，恒壓恒流恒功率控制等領域。

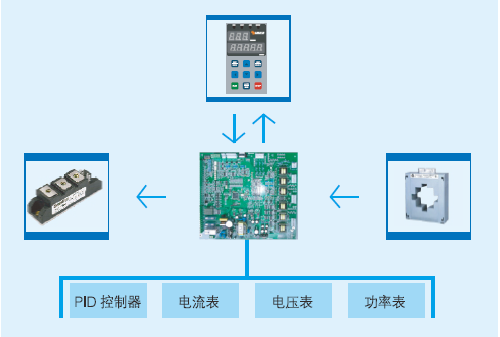

■ 集成度高

●集控制、顯示與外部配件功能于一體，接線簡單，操作方便。

■ 控制模式多樣化

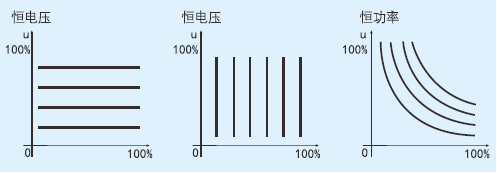

●六種控制模式：開環、恒電壓、恒電流、恒功率、調功（過零）控制、LZ控制，使用更靈活，達到最佳負載控制。

●恒電壓、恒電流、恒功率可以是有效值控制。

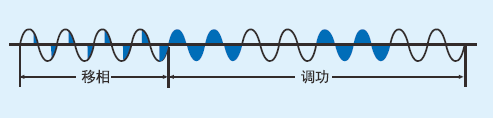

■ 先移相調壓后過零調功控制(LZ控制)

●移相調壓：剛啟動短時間內采用移相調壓(軟啟動)

●過零調功：減少對電網的諧波污染

●LZ控制能有效避免冷、熱態電阻值變化大的負載對控制器、電網和負載造成的電流沖擊。

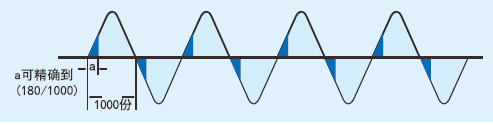

■ 全數字化高精度移相觸發（180度分為1000份的移相精度）

■ 強大的可編程功能

●通過 MODBUS通信對118個參數進行在線設置、調試、最大限度滿足各行業個性化要求。

■ 抗干擾能力強

●輸入、輸出接口采用隔離技術，抗干擾能力強。

■ 使用安全放心

●控制和電源部分的安全隔離，繼電器報警輸出，具備2倍額定電流保護及SCR過熱保護，讓用戶使用更放心。

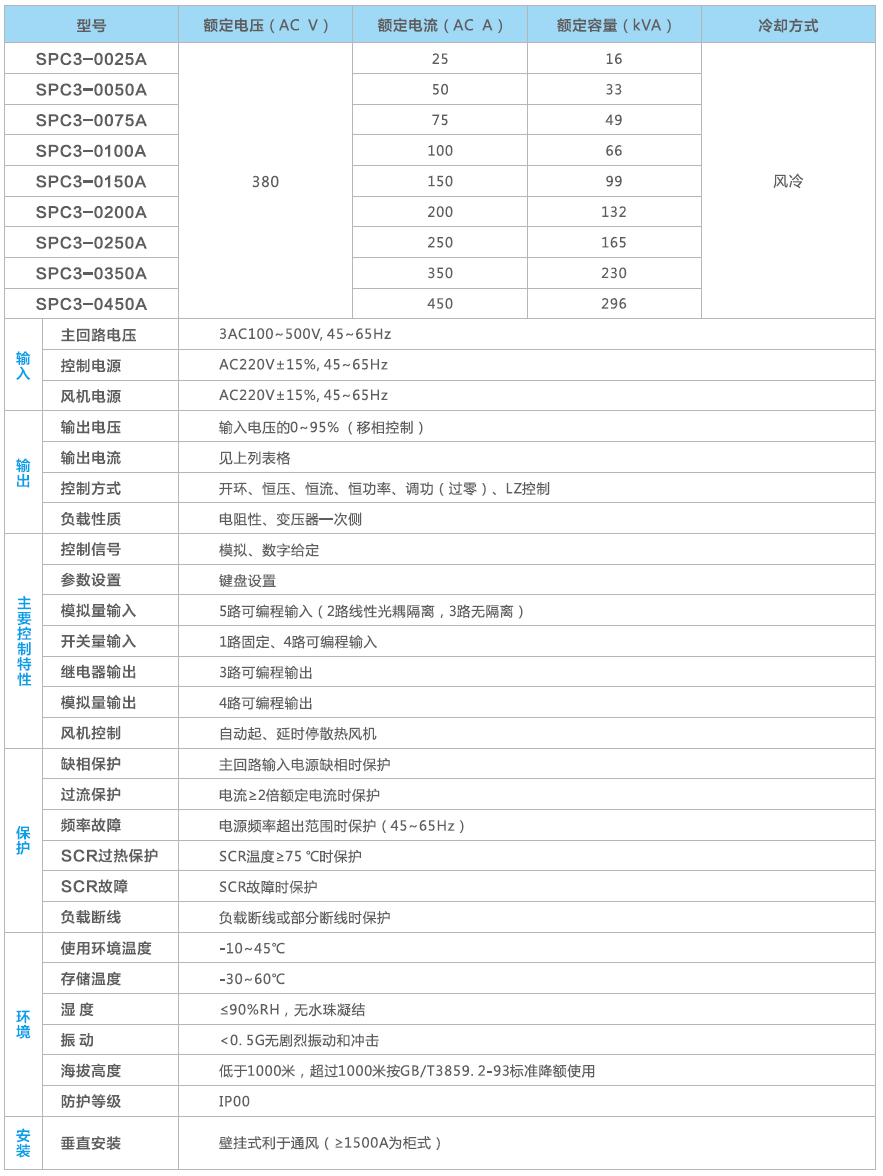

■ 產品規格

■ 產品尺寸

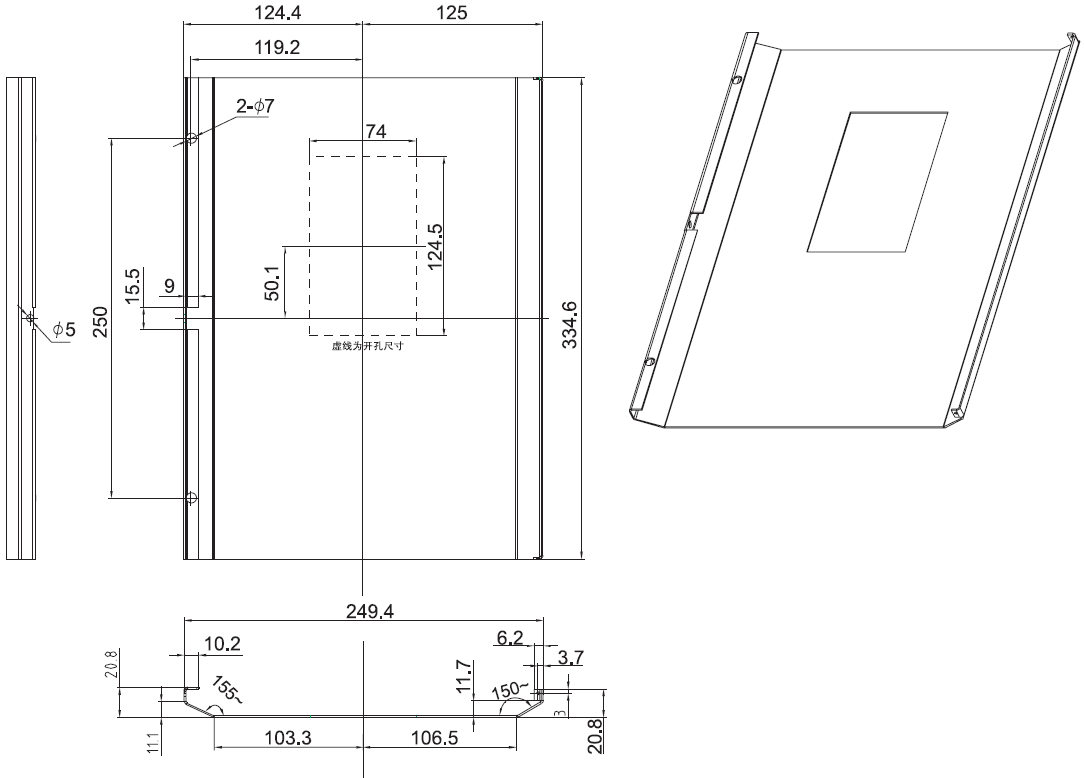

● 操作器開孔尺寸圖（單位：mm）

● 25A～50A、75A～150A外形及安裝尺寸（單位：mm）

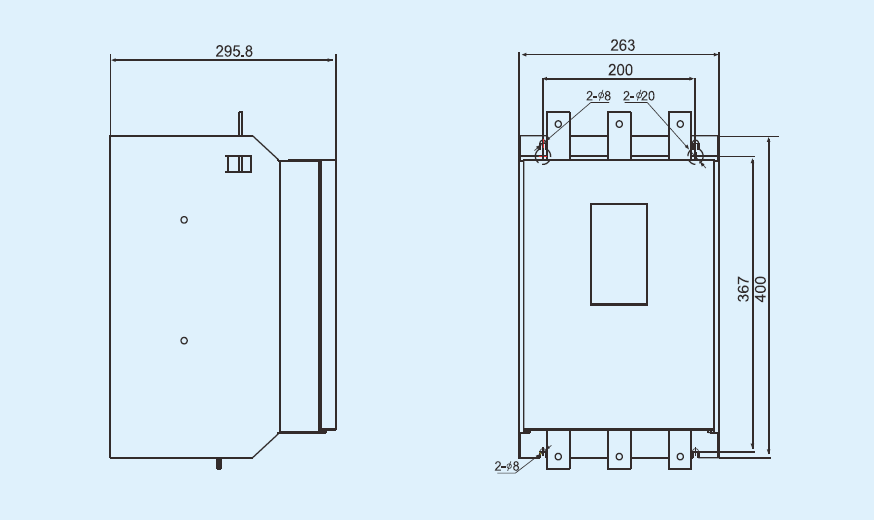

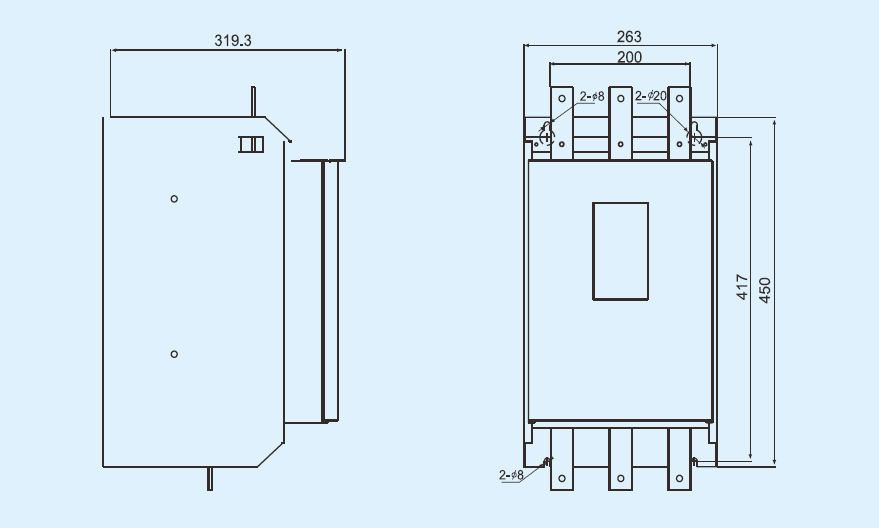

● 250A～450A外形及安裝尺寸（單位：mm）

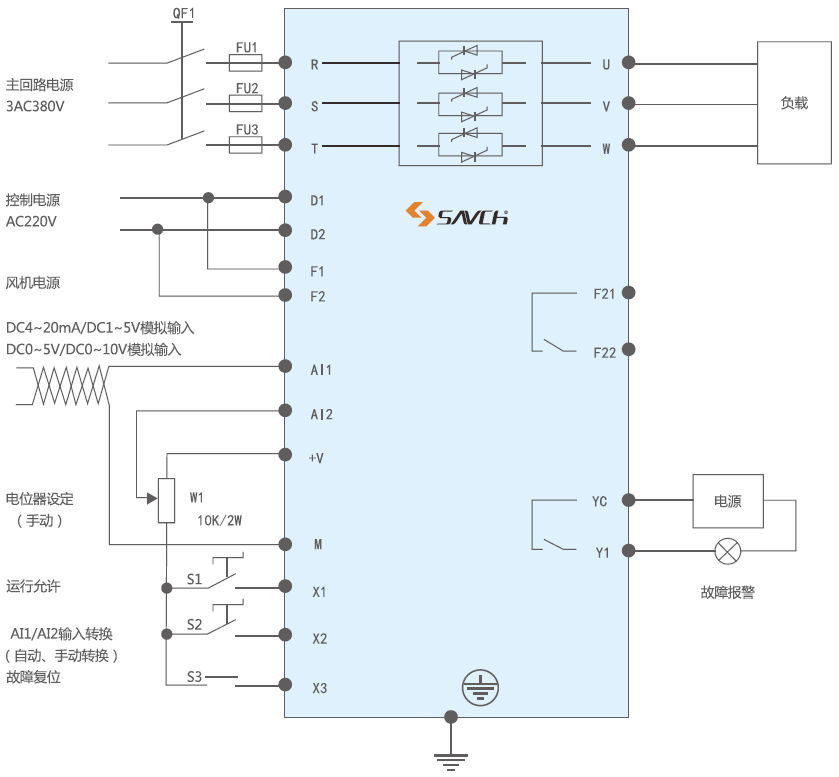

■ 基本接線圖
