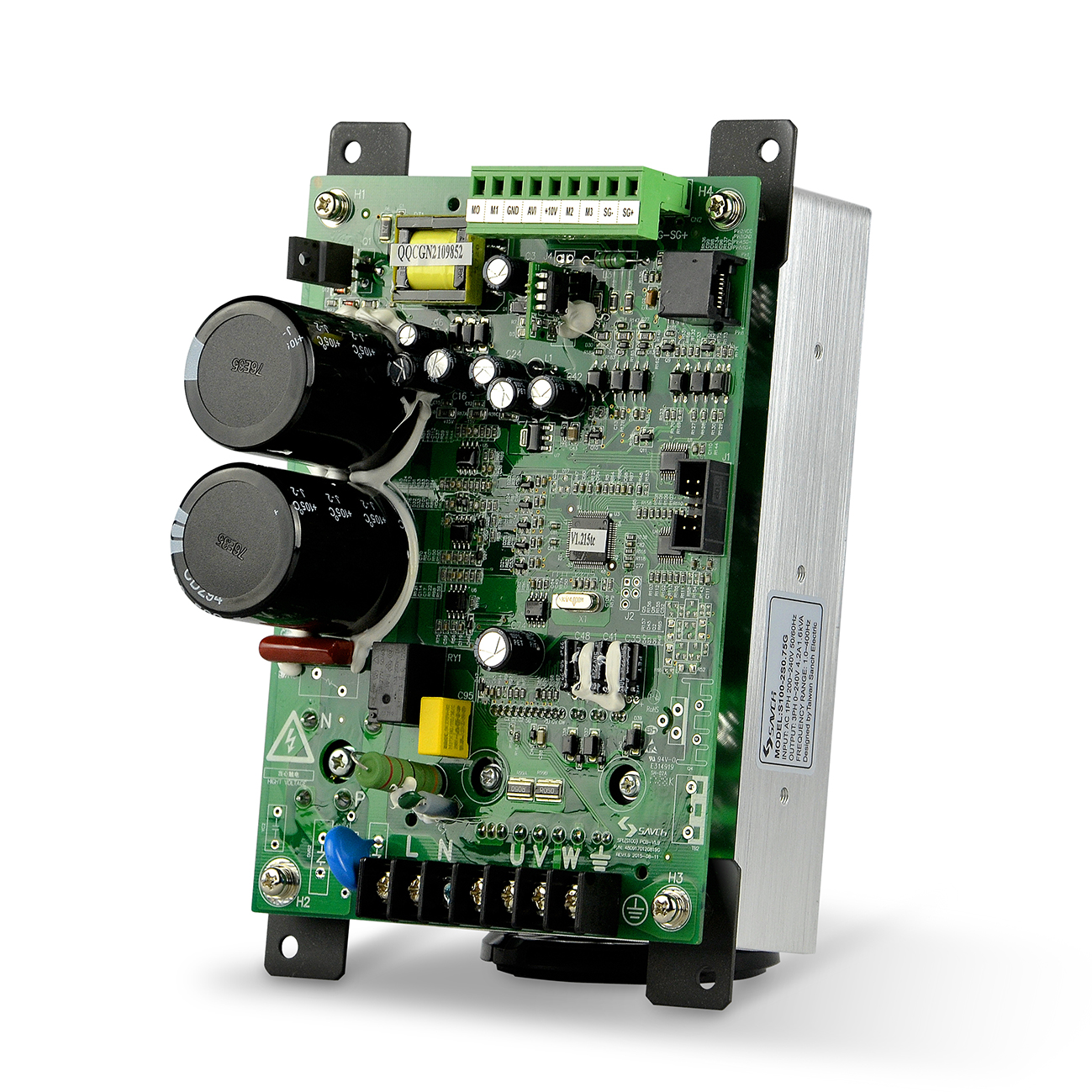

S100系列是三碁電氣為部分行業客戶開發的低成本、簡單易用的一款平板式小功率裸機變頻器。

硬件設計采用最為簡潔實用的方案，功能性能和通用性變頻器一致，主要滿足各種柜內安裝的小型機械設備的電機調速、電機智能控制的需要。

本系列產品除了通用規格外還有手套機專用規格，繞線機專用，加針機專用等規格；

專用規格采用適合該機械工藝及動作的軟件固化程序，一鍵恢復功能，使用戶免于調試，維護方便。

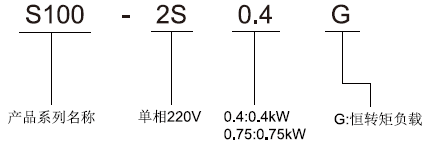

■ 型號說明

● 平板大散熱器設計、柜內安裝、無外殼、接線方便，易設計在電氣系統中；

● 220V單相電源，可承受電壓幅度正負15%，適應農村電壓寬幅波動環境；

● 操作方便，可外接面板、面板內建頻率設定電位器；

● 主回路和控制端子外露設計，配線超級簡單；

● 內置PLC最多可預設15段速程序運轉；

● 輸出頻率0.1—400Hz；

● 靜態矢量控制，自動轉矩、自動轉差及死區補償；

● 內建RS-485標準通訊端子；

● 瞬時停電再啟動功能；

● 過電壓、過電流、過熱、轉矩失速等保護功能；

● 適用于各種小型電子設備、實驗室設備及柜內安裝式小型電機調速。

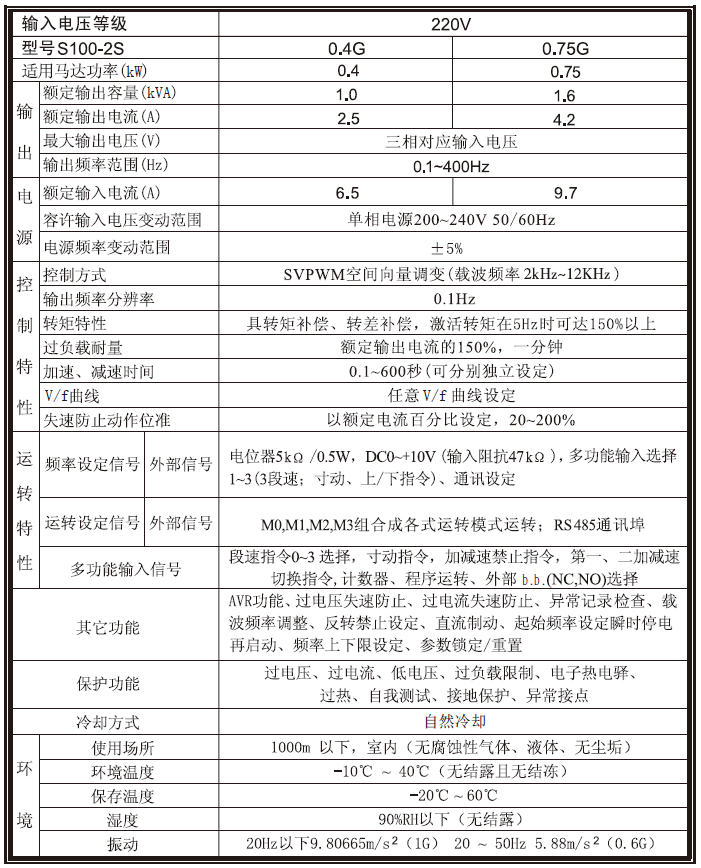

■ 產品規格

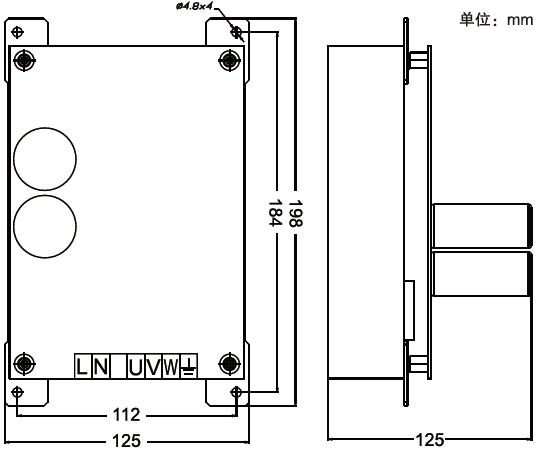

■ 產品尺寸

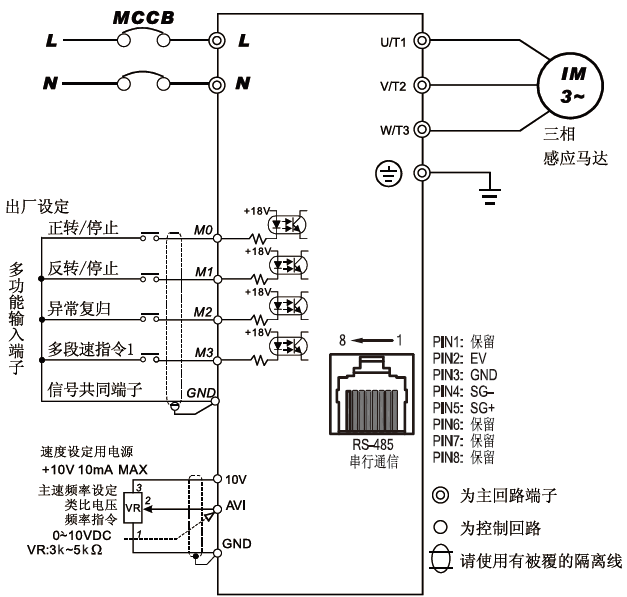

■ 基本接線圖

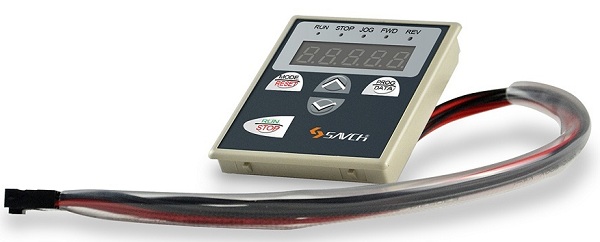

■ S100操作器

適用于S100系列變頻器參數設定及查看不同的運轉狀態，不能用于外延。
