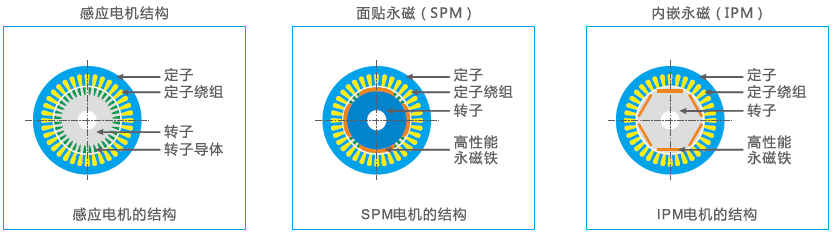

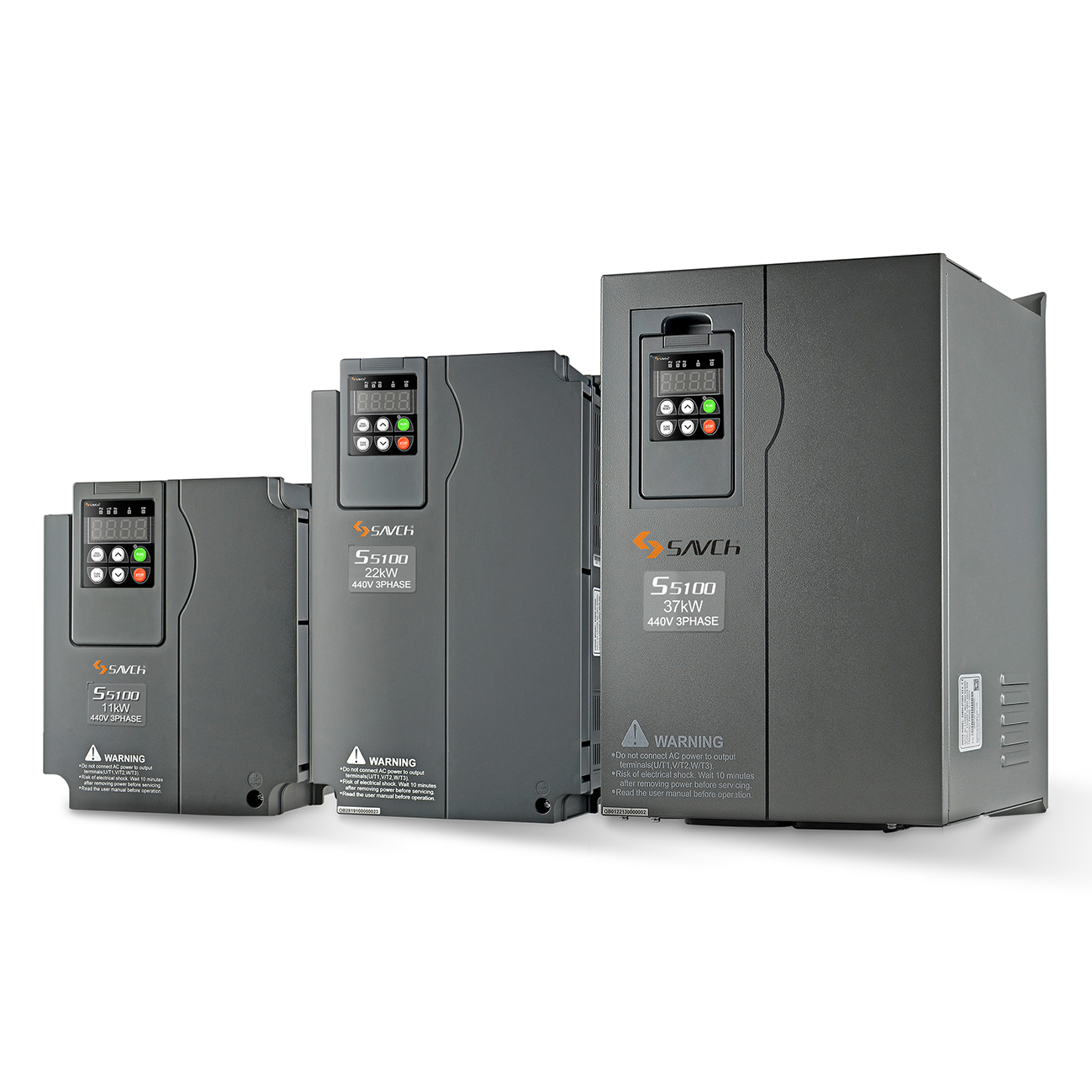

S5100系列是基于歐州先進技術平臺，采用全新一代磁通矢量技術研發的交流永磁同步電機驅動器。可以控制以下三種結構的電機。

由于永磁同步電機轉子上安裝有永磁鐵 ，永磁鐵轉子的存在 ,無需像交流感應異步電機利用二次電流勵磁。

因此大大降低了電機的電磁損耗 ，從而實現高效節能的綠色使命。

■ 雙重額定規格

● 可通過參數簡單設定重載/ 輕載額定規格。

● 此一機兩用可根據用途匹配選用, 減少客戶庫存。

■ 同步電機磁極位置檢測

● 通過自學習功能完成同步電機磁極初始位置檢測, 實現對同步電機的精確控制。

■ 環保性能

● 遵循RoHS指令。

● 環保性能的提高。

■ 應用案例

■ 環保性能

符合ROHS指令

? 按照歐洲ROHS指令對有害物質進行管控。

? 6種有害物質：鉛、汞、鎘、六價鉻、多溴聯苯(PBB)、多溴聯苯醚(PBDE)。

? 部分機型的零件除外。

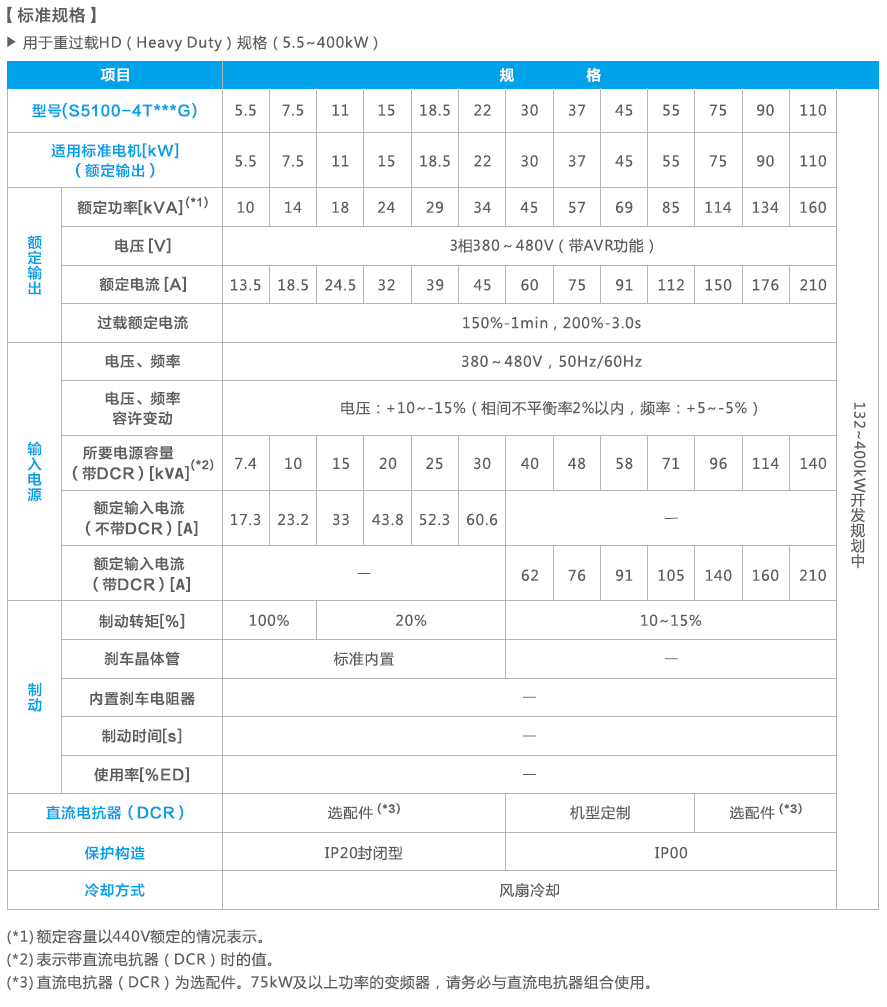

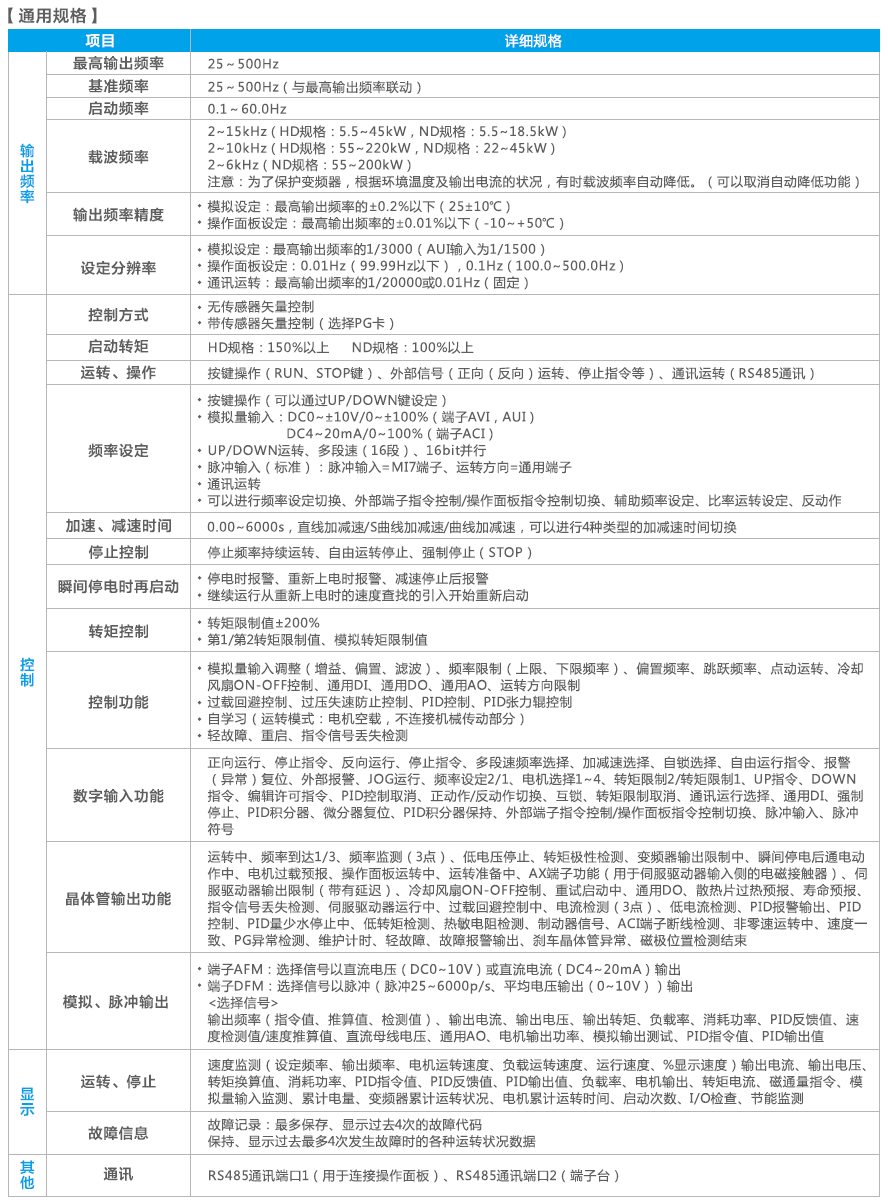

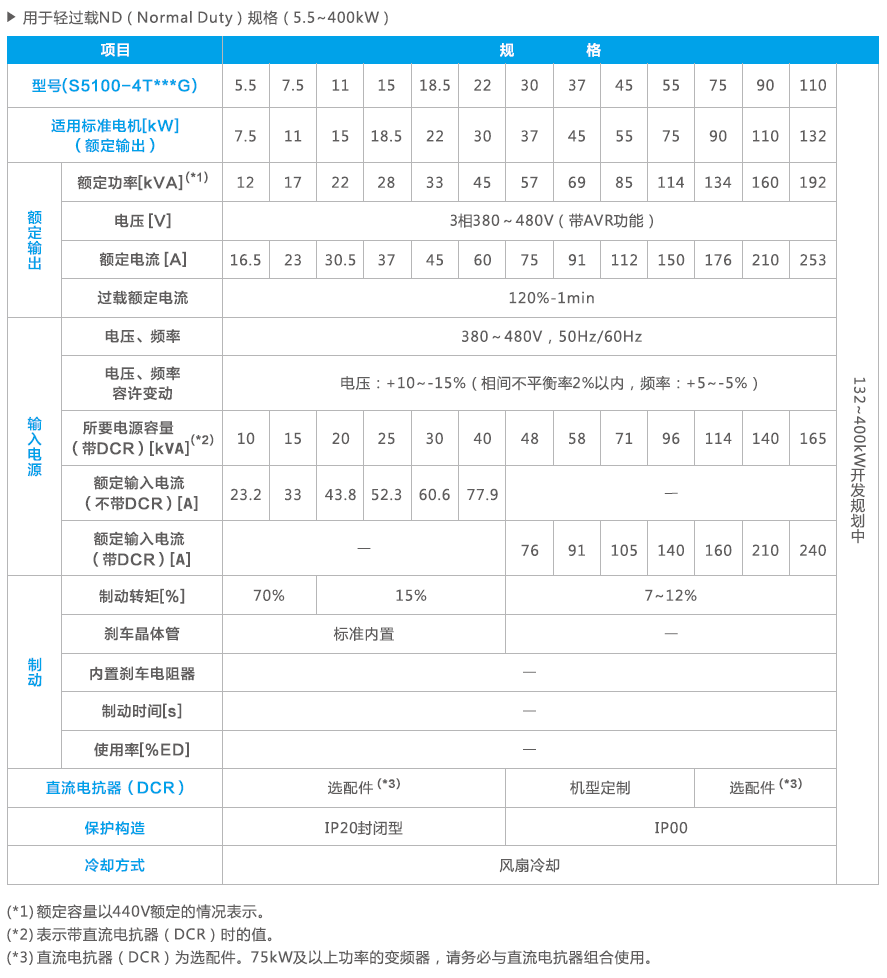

■ 產品規格

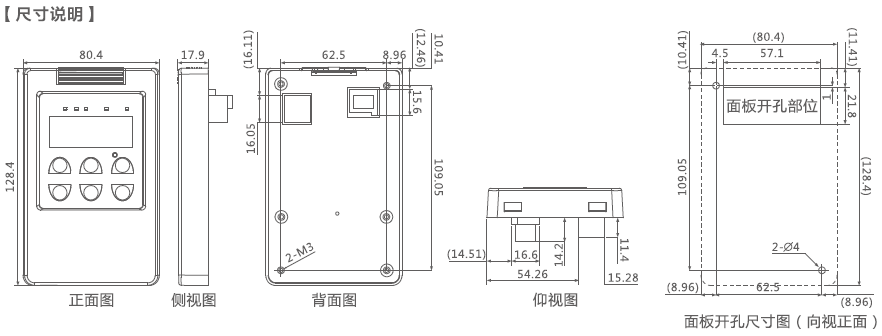

■ 操作面板

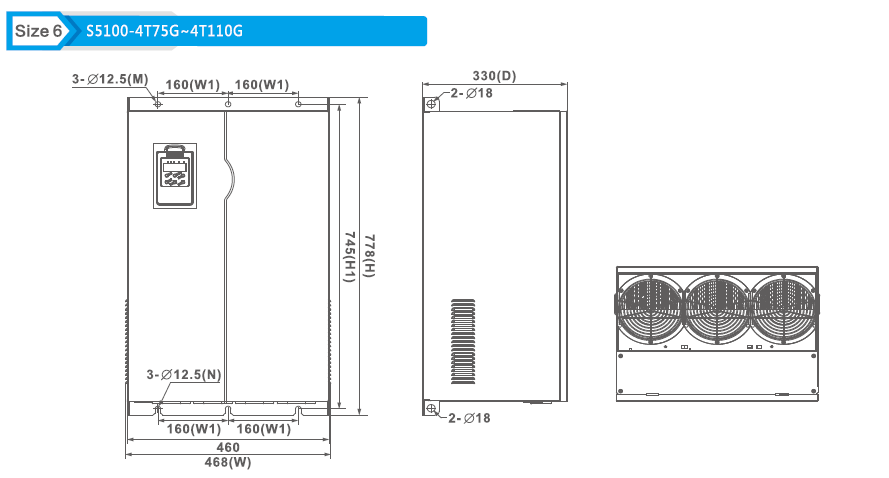

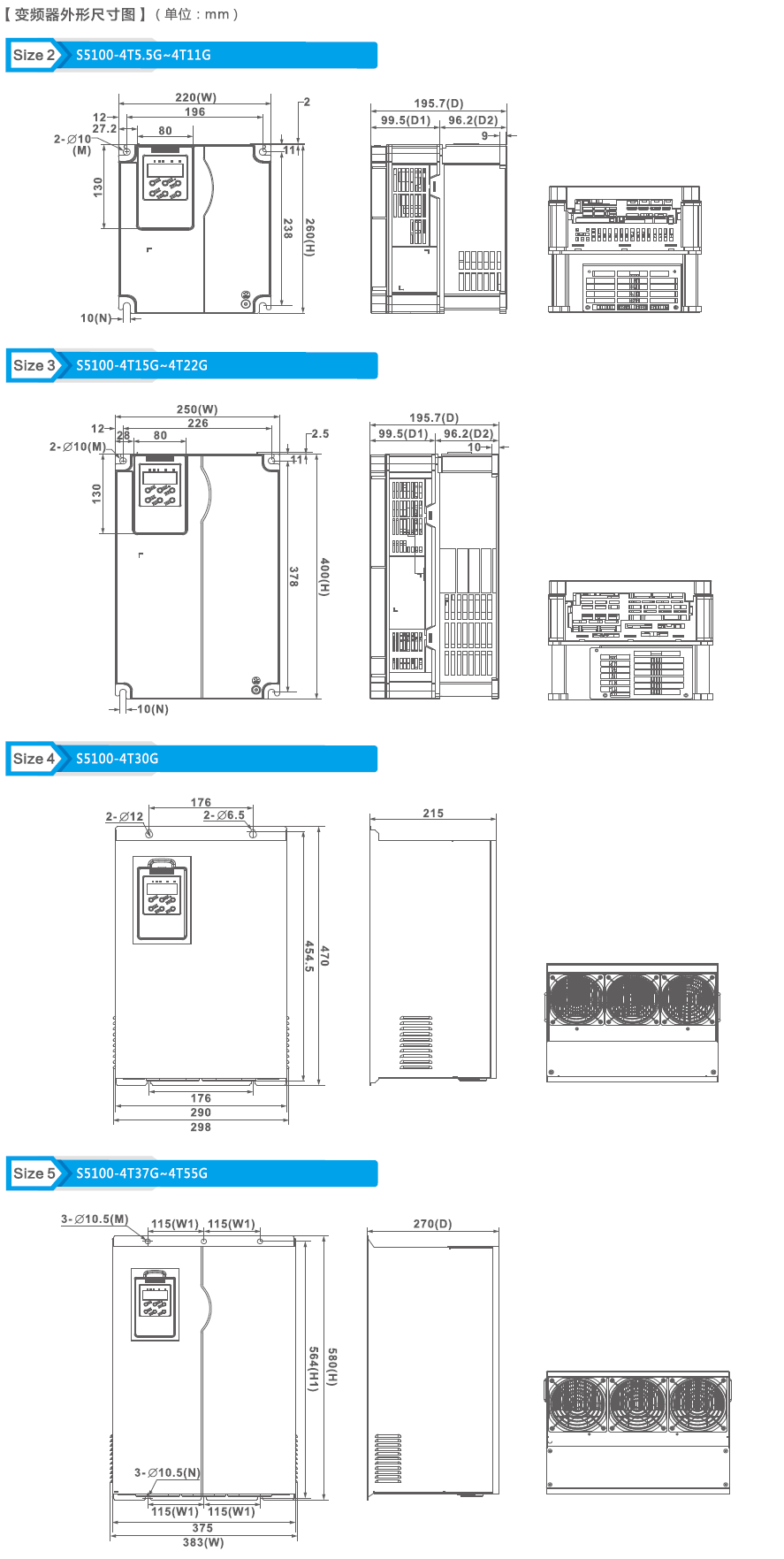

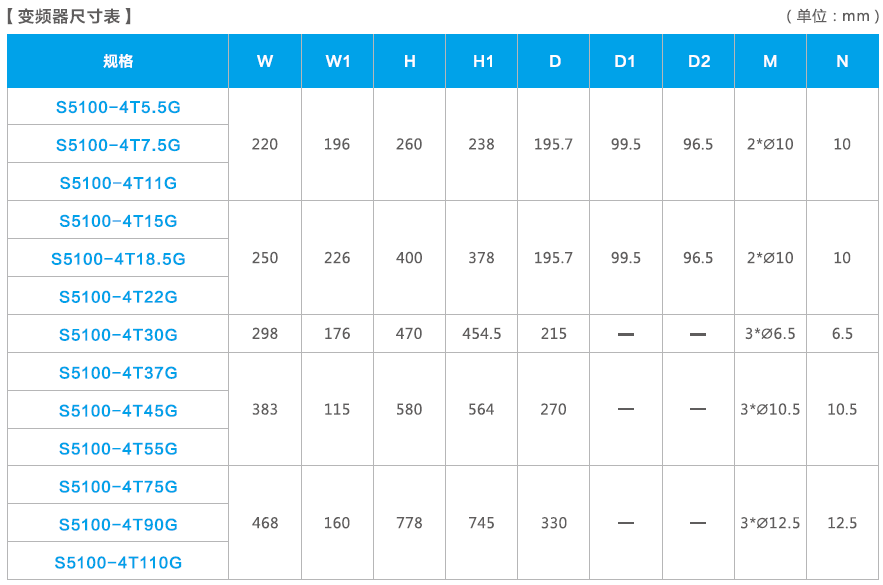

■ 產品尺寸

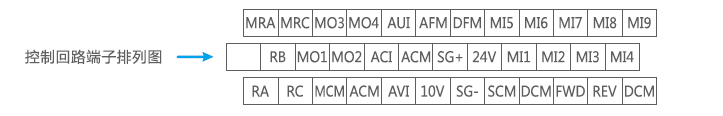

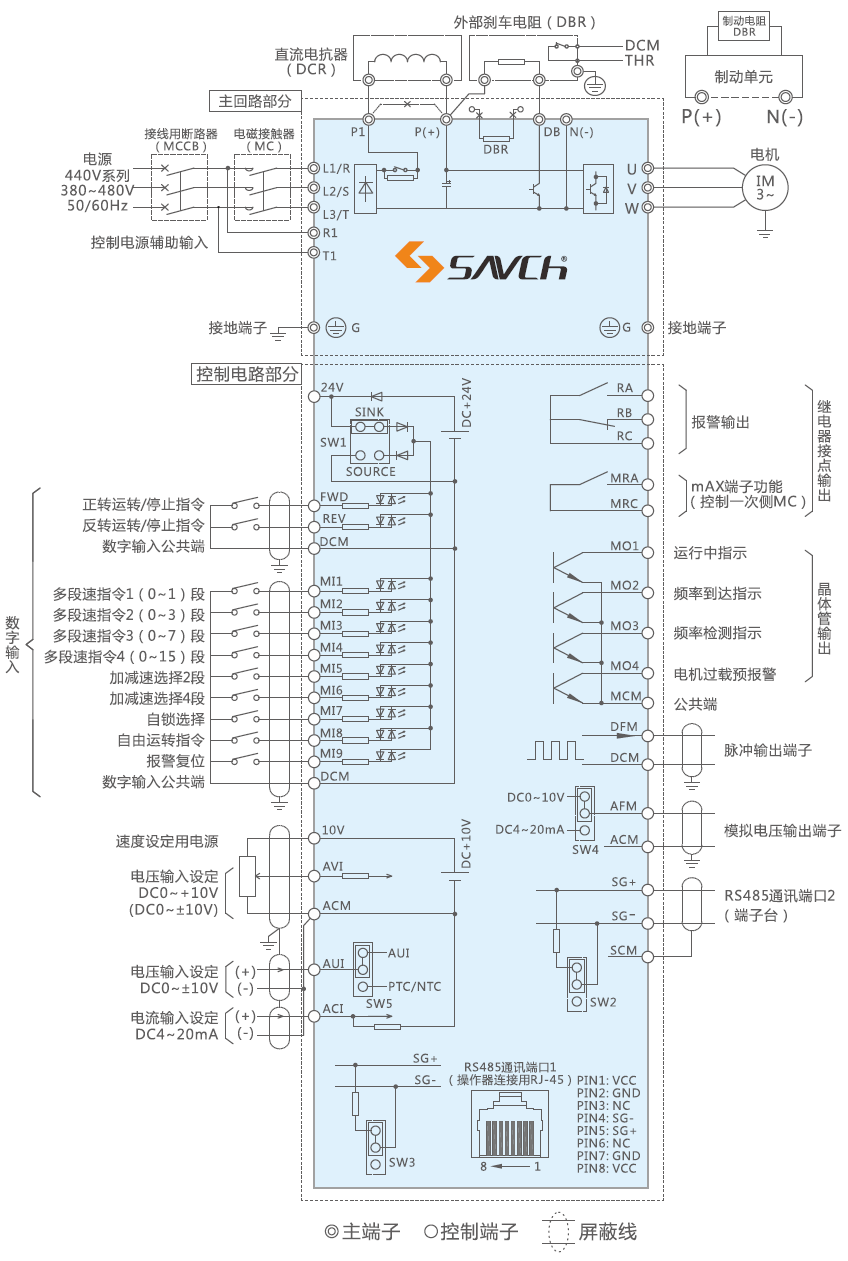

■ 主回路端子、接地端子的配線

S5100有PG卡，CAN卡，通訊卡等選配件，功能豐富，應用廣泛；

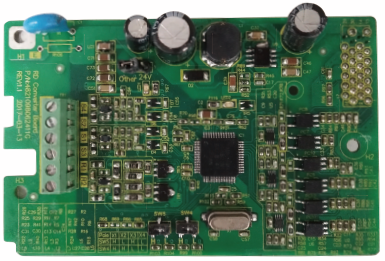

■ HS-PG-RD1選配件

S5100有HS-PG-RD1卡可選配；

HS-PG-RD1適用于多摩川旋轉變壓器(S5100), 具有速度反饋，編碼器斷線檢測等功能，詳情如下；

HS-PG-RD1端子說明

 [注意]

 1.端子使用螺絲規格：M2，配線規格：AWG16~24，螺絲扭矩：0.22~0.25N.m；

 2.當使用屏蔽線需要接大地時，請連接到H1螺絲孔位置E。

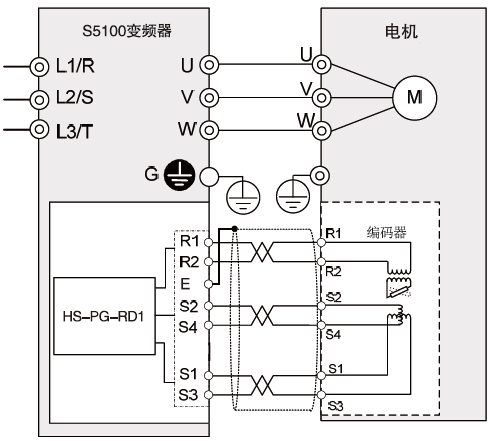

HS-PG-RD1接線示意圖

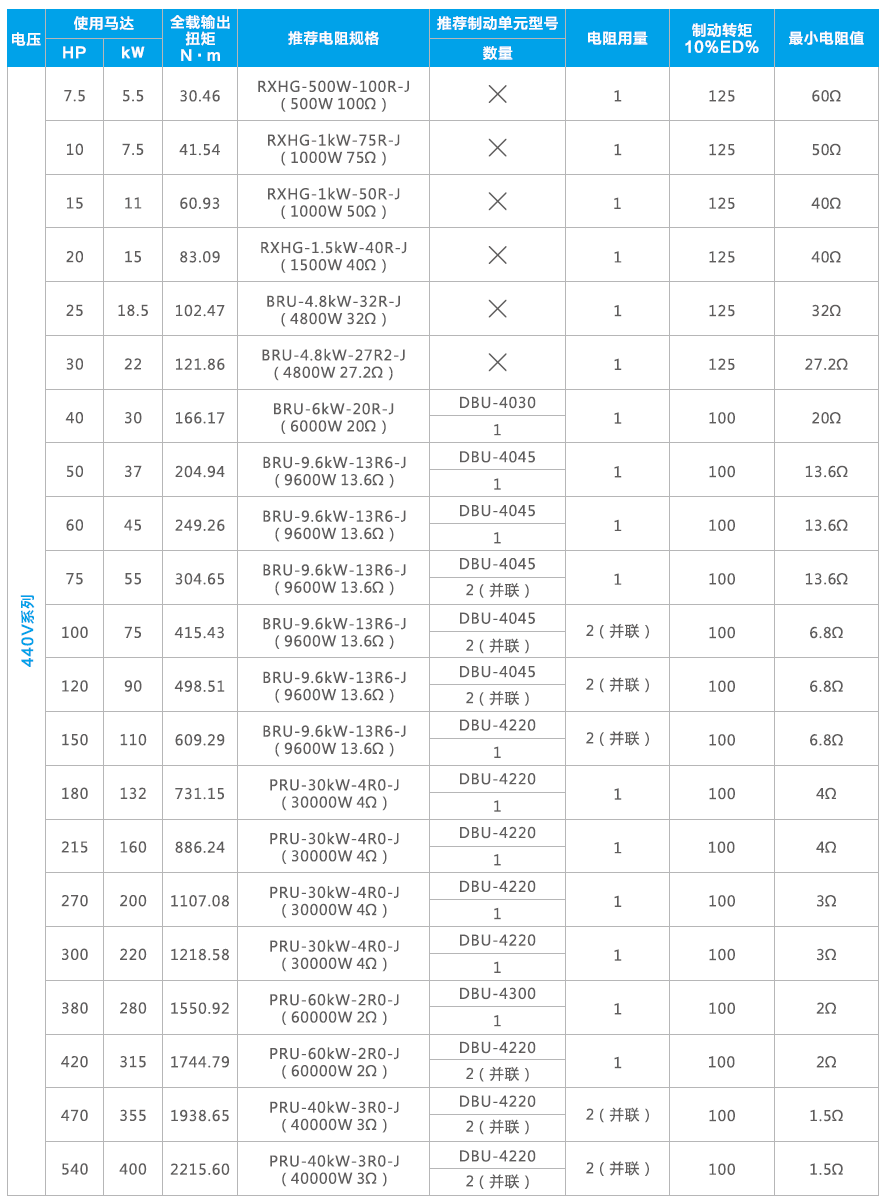

■ 剎車電阻選用一覽表

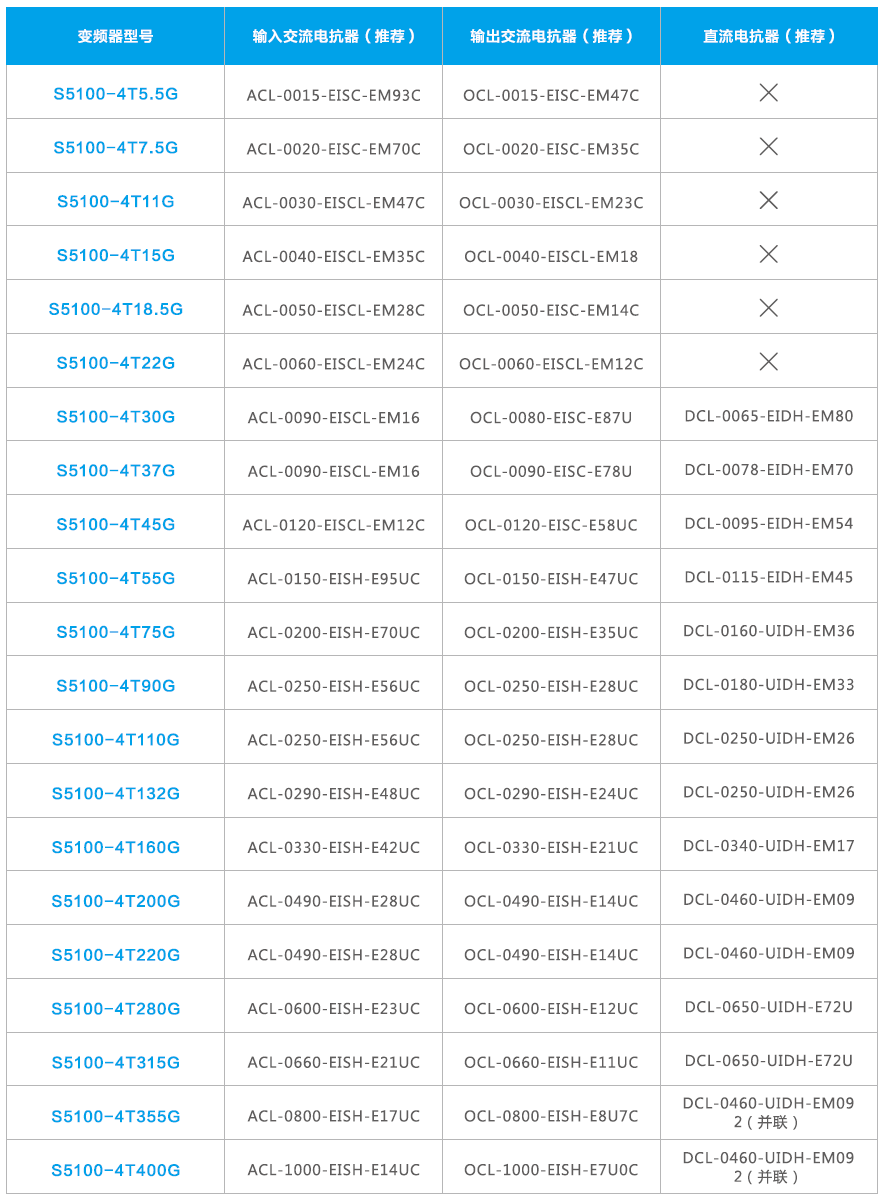

■ 輸入/輸出交流電抗器和直流電抗器規格
