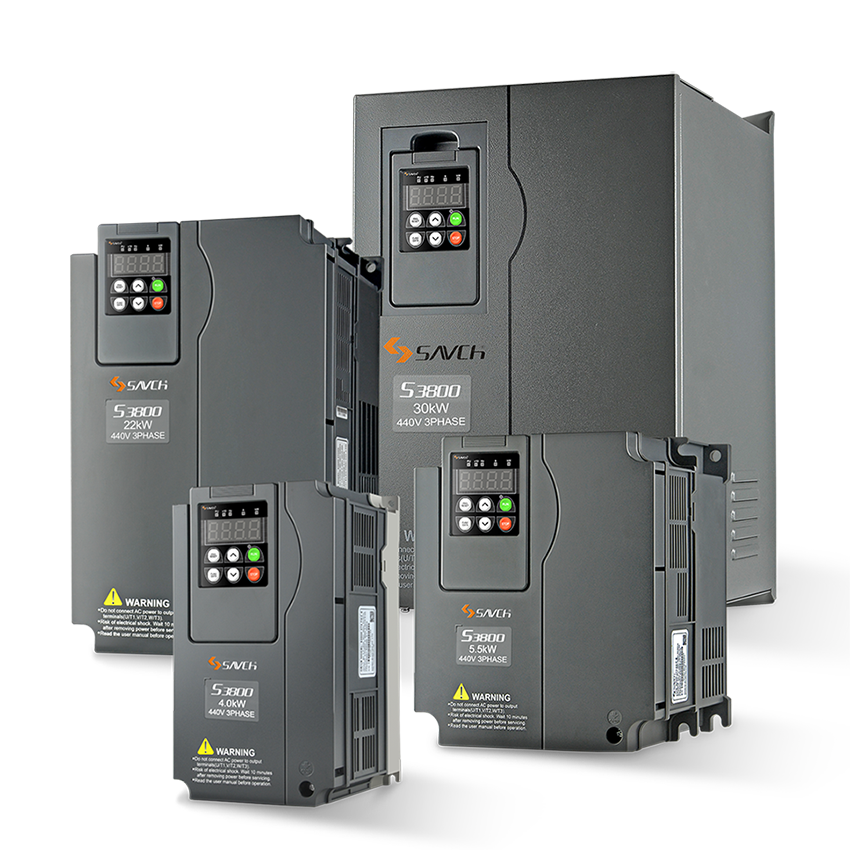

S3800 系列產品屬SANCH 研發設計團隊2013 年推出的特別設計臻品, 適用業界廣博領域, 再度詮釋了SAVCH 對于自動化智能應用的深刻理解。
令人贊嘆的精湛性能，備受業界推崇的制造工藝，與完美的品質結合，令每一處設計細節，彰顯SANCH 人的用心程度。
■ 提高控制性
●對應帶速度傳感器矢量控制、無速度傳感器矢量控制、動態轉矩矢量控制、V/f 控制和多種控制。
● 提高電流響應、速度響應的功能（矢量控制）。
● 提高過載能力。

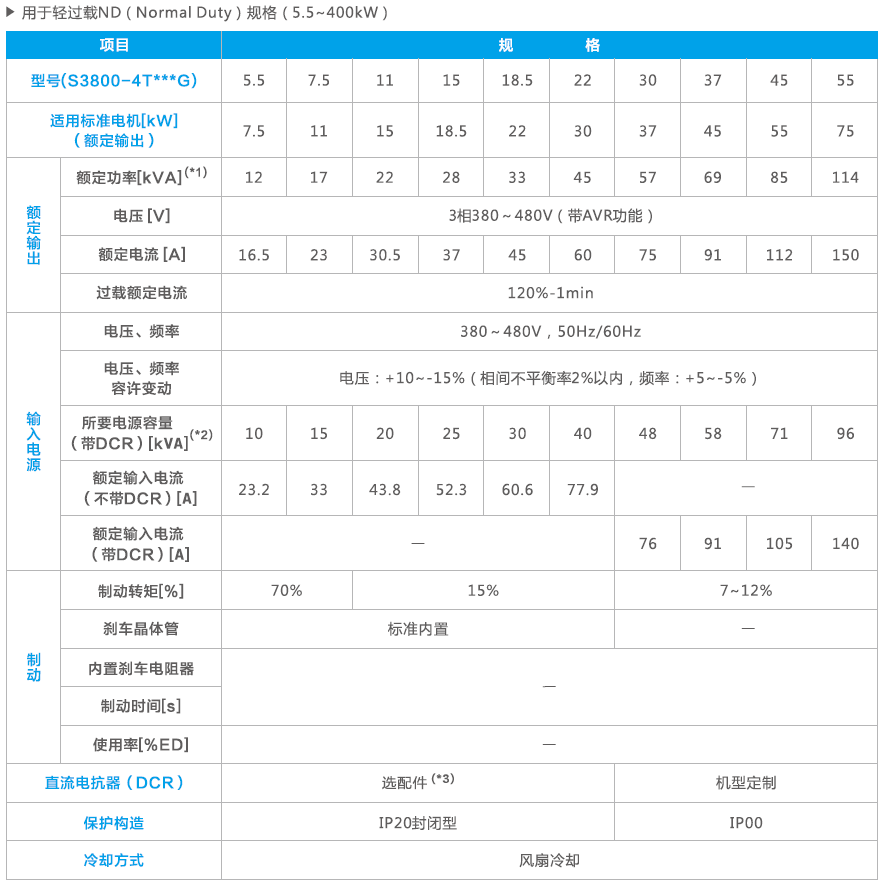

HD(Heavy duty) 規格200%-3 秒/150%-60 秒:適用于一般用途。
ND(Normal duty) 規格120%-60 秒:適用于風扇和泵等用途。
■ 雙重額定規格
●可通過參數簡單設定重載/ 輕載額定規格。
●此一機兩用可根據用途匹配選用, 減少客戶庫存。
■ 廣泛用途
● 應用廣泛的多種功能。例如：制動晶體管破損檢測功能、制動信號的提高、配置比率運轉功能。
● 提高了制動電路內置機型功率。
● 配合PG卡使用, 具有伺服鎖定功能。
■ 環保性能
● 遵循RoHS指令。
● 環保性能的提高。
■ 在通用變頻器上配備了高端矢量控制
[最適合高精度的定位控制]
● 帶速度傳感器矢量控制
● 適合使用膠版印刷機等需要高精度定位控制的用途
速度控制范圍: 1:1500
速度響應: 100Hz
速度控制精確度: ±0.01%
電流響應: 500Hz
轉矩精確度: ±10%
*選配件卡另行購買。
*上述規格根據使用環境、條件的不同，有時也會有所不同。
[提高了本公司獨有的動態轉矩矢量控制性能]
● 動態轉矩矢量控制是本公司獨有的先進技術。
在動態轉矩矢量控制中，充分考慮到電機主電路裝置的電壓誤差，配備了電機常數整定和新式磁通監測，從而即使在低速0.3Hz時，也可實現高啟動轉矩200%。
[卓越的過載能力]
● 與本公司以往的產品相比，通過延長過載的額定時間，實現了短時間內最大量的加減速功能，提高了切削機械、搬運機械的工作效率。
● 過載能力: 200%-3秒/150%-60秒

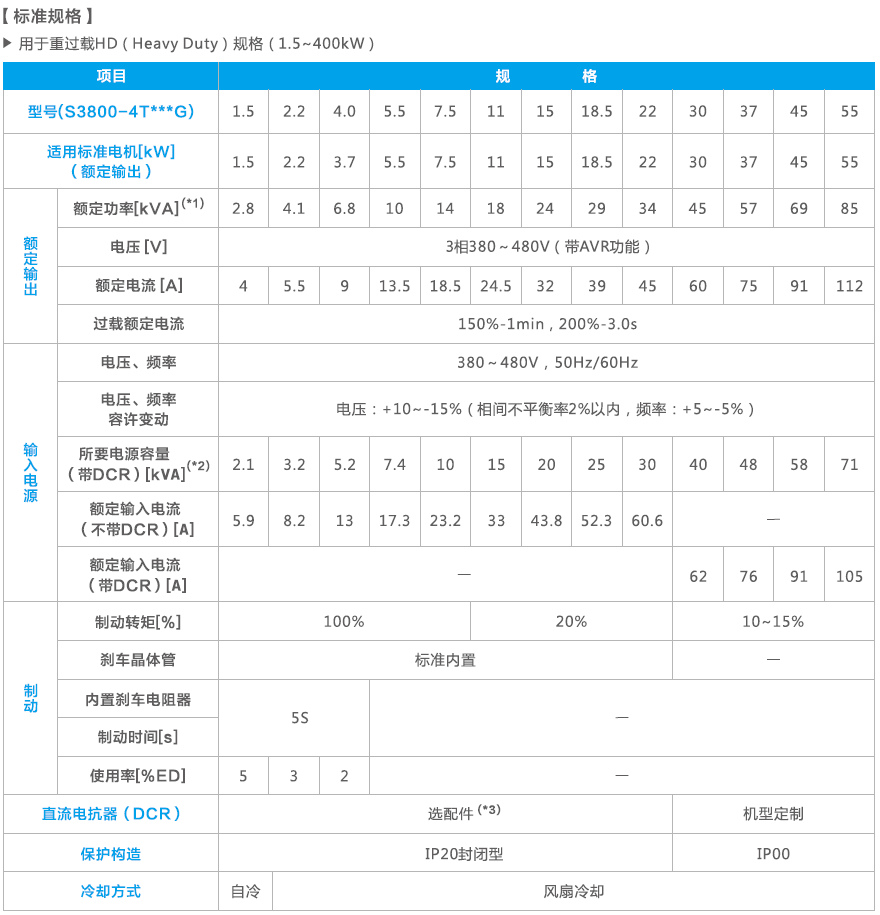

● 標準產品有2種規格。
HD (Heavy Duty) 過載：200%-3秒/150%-60秒 用于重負荷
ND(Normal Duty) 過載：120%-60秒 用于輕負荷
[增大內置制動電路機型的功率]
● 在22kW及以下機型中內置制動電路作為標配，適用于對再生負荷用途更多的上下搬運等裝置。
[完美的沖擊負荷對應能力]
● 將電機轉速的變化控制在最小范圍內可達180ms響應調整。
[快捷的運轉指令響應性能]
● 進一步提高了運轉指令端子的響應,可達4ms就響應輸出,適合重復運轉較多的操作用途。
[至臻體現通用電機的性能]
● 無速度傳感器矢量控制
● 適合用于沖壓機械等需要瞬時高轉矩、迅速電流響應的用途。
速度控制范圍: 1:200
速度響應: 20Hz
速度控制精確度: ±0.5%
電流響應: 500Hz
轉矩精確度: ±10%
■ 用途廣泛
[具有利于速度指令工作的功能]

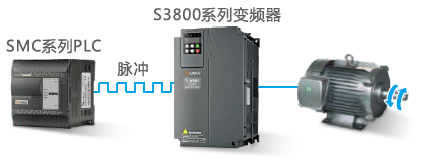

● 將脈沖列輸入功能作為標準配置
● 可通過用脈沖發生器等輸入脈沖列(單相脈沖+指令符號)來發出速度控制指令。
(最大脈沖輸入100kHz)

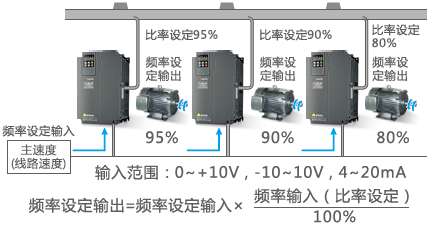

[配置比率運轉]
● 該功能適用于調整數臺搬運機系統。
相對于主速度，可以對幾個從動軸的頻率指令比率進行簡單設定，自動調整有負載變化的搬運機的搬運速度。

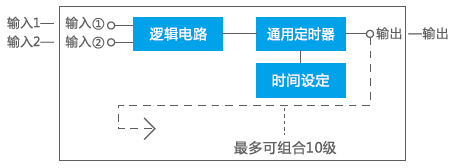

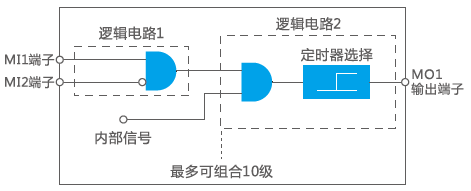

[變頻器主機具有用戶邏輯接口功能]
● 通過參數設定可以簡便地完成邏輯輸入輸出。實現了周圍電路的簡化。
具有2個輸入、1個輸出、邏輯運算、定時功能，可實現10級的I/F變更。

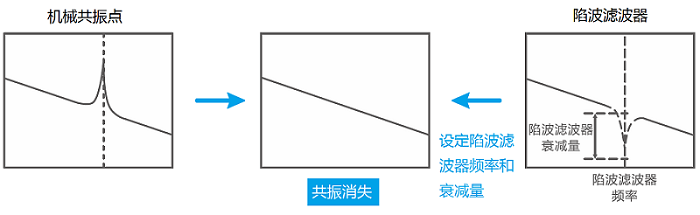

[通過陷波濾波器降低機械振動]
● 通過設定共振頻率和衰減量，可以抑制機械振動。
[防止物品滑落的功能]
● 在上下搬運等過程中，提高了制動信號的準確性。
通過把轉矩值加入到以往在輸出制動信號時監視的電流值、頻率中，可以簡便地調整制動時序。
[功能豐富、用途廣泛]
● 模擬輸入：具有2個電壓輸入端子（帶極性）和1個電流輸入端子
● 有少水量停止功能（水量少時，在停止前可加壓運轉）
● 曲線V/f模式3點
● 具有模擬故障輸出功能
● 可選擇至第4電機
● S形加減速范圍設定
● PID反饋斷線檢測

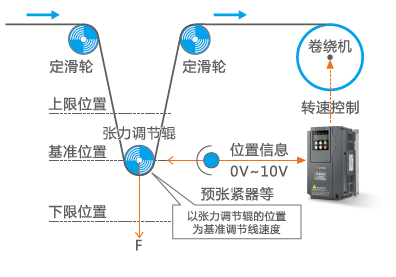

[最適合卷繞控制的張力控制功能]
● 對比目標值和反饋值，在基準速度中加上或減去PID運算結果。
因為可以對PID演算部分的增益(比例帶)進行低(寬)設定，所以，就可以應用到速度控制等需要快速反應的自動控制系統中了。
■ 網絡支持

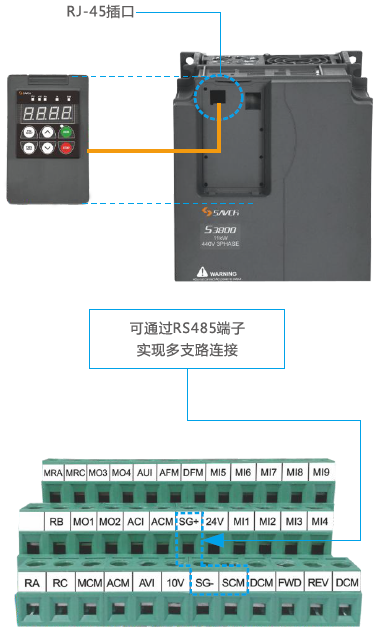

[標準配置RS-485 通信（端子臺）]
● 除與操作面板共用的接口(RJ-45插口)之外，還標準配置了RS485端子。
● 采用端子連接，可以很方便地實現多支路連接。
■ 制動電路保護功能
[萬無一失的制動電路保護功能]
● 監視制動晶體管的動作，對制動電阻器進行保護。
檢測到制動晶體管異常時，輸出專用信號。
通過將切斷輸入電源的電路設置在變頻器外部，即可根據該信號進行保護。
■ 環保性能
[符合ROHS指令]
● 按照歐洲ROHS指令對有害物質進行管控。
● 6種有害物質：鉛、汞、鎘、六價鉻、多溴聯苯(PBB)、多溴聯苯醚(PBDE)。
● 部分機型的零件除外。
■ 擴展卡
S3800有PG卡，CAN卡，通訊卡等選配件，功能豐富，應用廣泛；

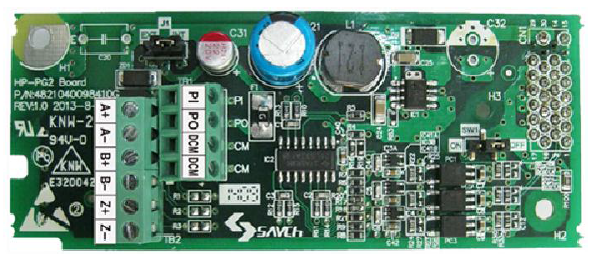

S3800有兩款PG卡，分別為HP-PG-OC1及HP-PG-LD1；

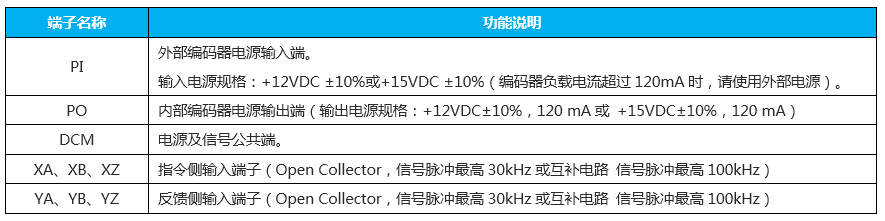

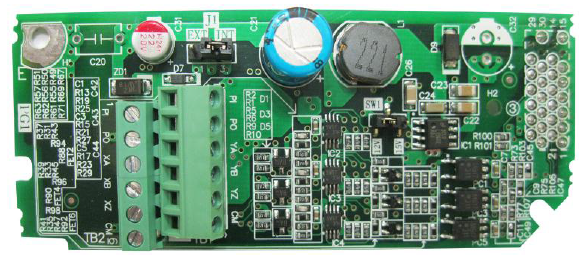

■ HP-PG-OC1
● 適用變頻器：S3800、S5300/S5350、S5500。
● 適用編碼器：光電增量式DC5~24V開集電極編碼器
● 主要功能：接收編碼器速度反饋、指令脈沖輸入。

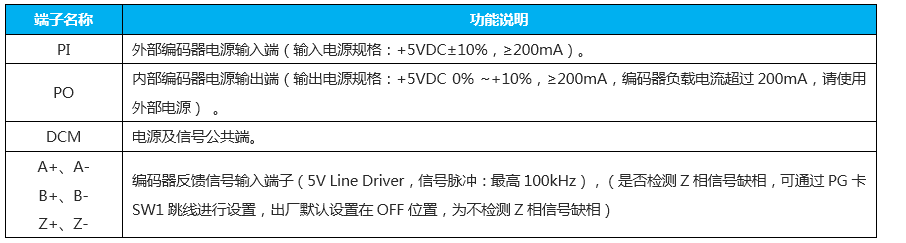

■ HP-PG-LD1
● 適用變頻器：S3800、S5300/S5350、S5500。
● 適用編碼器：光電增量式DC5V長線驅動編碼器
● 主要功能：接收編碼器速度反饋

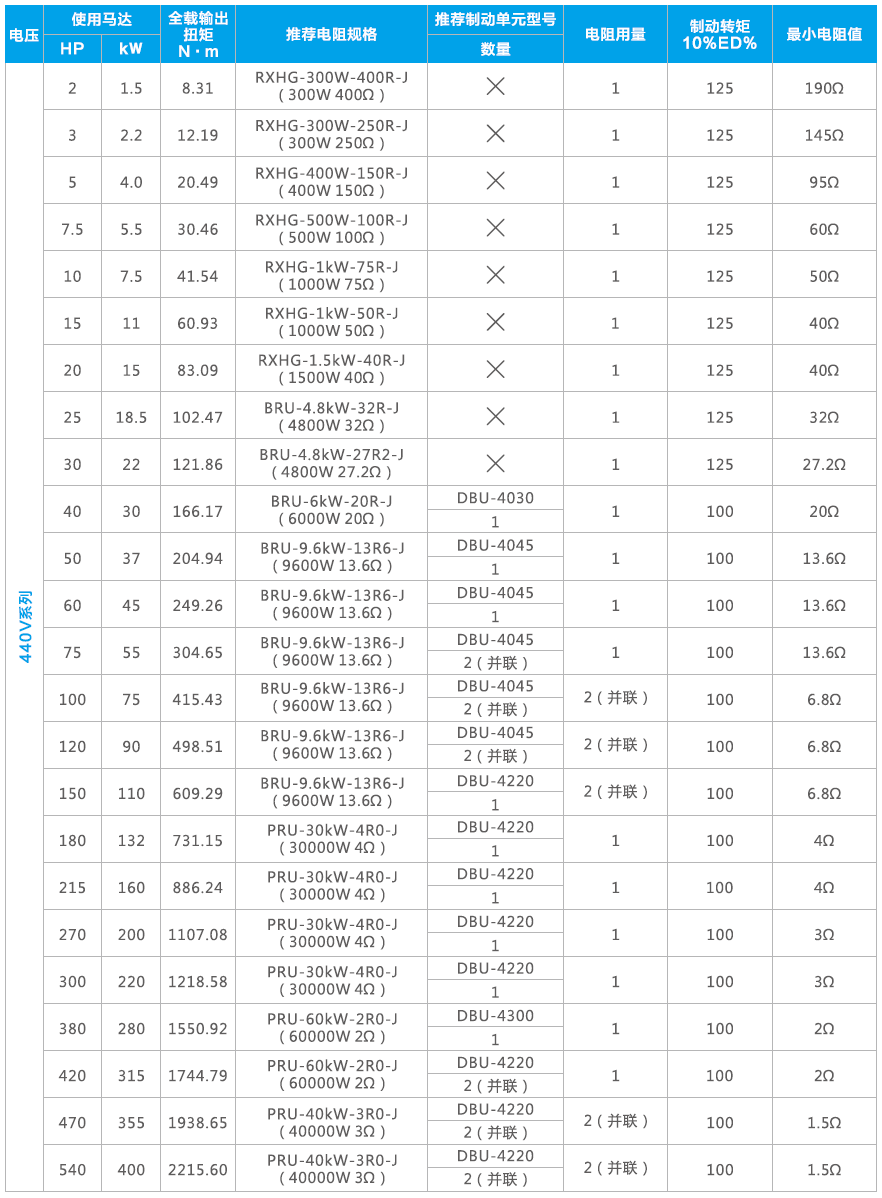

■ S3800剎車電阻選用一覽表

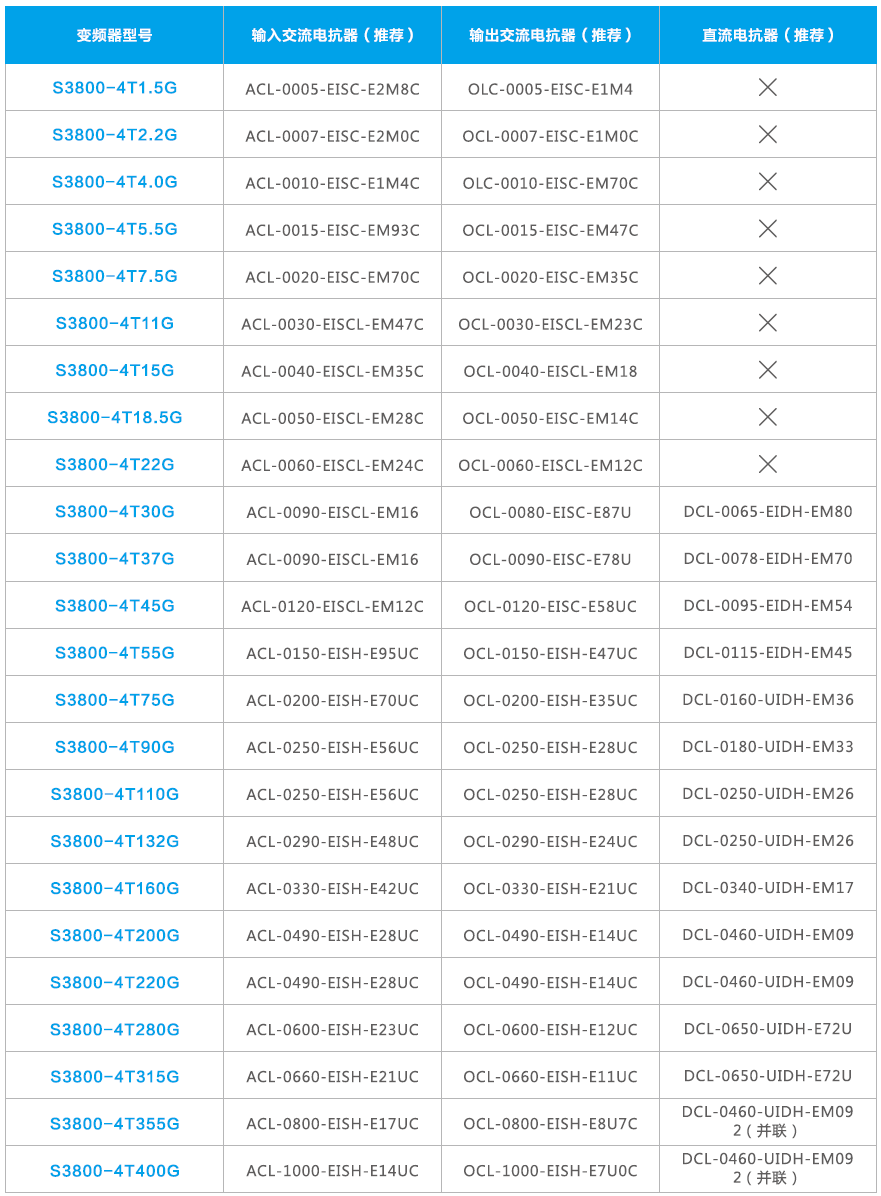

■ S3800輸入/輸出交流電抗器和直流電抗器規格
